Интегральные микросхемы
Управление питанием (PMIC)
MAX16814AUP/V+T
  • В избранное

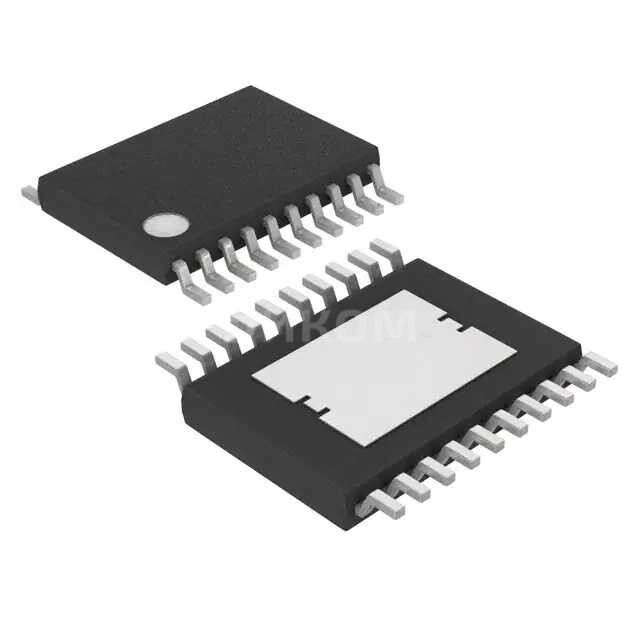

MAX16814AUP/V+T

MAX16814AUP/V+T микросхема драйвера LED, DC DC контроллер, 4 выхода, 4.75-40В, 150мА, 200кГц-2МГц

  • В избранное
MAX16814AUP/V+T
MAX16814AUP/V+T

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Analog Devices / Maxim Integrated
  • Артикул:
    MAX16814AUP/V+T
  • Описание:
    Микросхема управления питанием: напряжение питания (мин) 4,75 В, напряжение питания (макс) 40 В, выходной ток на канал 150 мА, частота 200 кГц ~ 2 МГцВсе характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 1 155 ₽/шт, купить MAX16814AUP/V+T с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 2300 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    1 805 ₽
  • 10
    1 405 ₽
  • 25
    1 306 ₽
  • 100
    1 197 ₽
  • 250
    1 155 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
Доставка

Характеристики

  • Package
    Digi-Reel®
  • Тип
    DC DC Controller
  • Топология
    SEPIC, Step-Down (Buck), Step-Up (Boost)
  • Встроенные переключатели
    No
  • Число выходов
    4
  • Напряжение питания (Мин)
    4.75V
  • Напряжение питания (Макс)
    40V
  • Выходной ток на канал
    150mA
  • Частота
    200kHz ~ 2MHz
  • Плавное регулирование яркости
    PWM
  • Применение
    Backlight, Lighting
  • Рабочая температура
    -40°C ~ 125°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    20-TSSOP (0.173", 4.40mm Width) Exposed Pad
  • Исполнение корпуса
    20-TSSOP-EP
  • Base Product Number
    MAX16814

Техническая документация

 Техническая информация
pdf. 0 kb

Описание

Маркировка MAX16814AUP/V+T, производитель Analog Devices / Maxim Integrated, обозначает микросхему, которая является контроллером светодиодного драйвера с функцией PWM (Pulse Width Modulation). Описание микросхемы: IC LED DRVR CTRLR PWM 20TSSOP указывает на то, что это интегральный цепной контроллер для управления светодиодами с использованием технологии PWM и имеет корпус TSSOP-20.

  • Основные параметры:
    • Поддержка до 7 светодиодных цепей
    • Управление через UART или I2C интерфейс
    • Встроенный генератор PWM с частотой до 1 МГц
    • Работа при напряжении питания от 2,5 В до 5,5 В
    • Высокая точность управления яркостью
  • Плюсы:
    • Высокая эффективность управления светодиодами
    • Удобное программирование через UART или I2C
    • Устойчивость к шумам
    • Малый размер и тонкий профиль за счет TSSOP-20 корпуса
  • Минусы:
    • Требует дополнительных компонентов для работы (например, конденсаторы)
    • Не подходит для применения в очень жестких условиях
  • Общее назначение:
    • Контроль светодиодных лент и матриц
    • Управление светодиодными индикаторами в различных устройствах
    • Создание динамических светодиодных эффектов
  • Применяется в:
    • Иllumination systems (световые системы)
    • Signage and display applications (знакомы и приборы управления)
    • Automotive lighting (автомобильное освещение)
    • Home automation (управление домашним оборудованием)

Альтернативные маркировки

  • 175-MAX16814AUP/V+TDKR-ND
  • 175-MAX16814AUP/V+TTR-ND
  • 175-MAX16814AUP/V+TCT
  • 175-MAX16814AUP/V+TDKR
  • 175-MAX16814AUP/V+TTR
  • 505-MAX16814AUP/V+TTR
  • 505-MAX16814AUP/V+TTR-ND
  • MAX16814AUP/V+T-ND
