MC100EP51MNR4G

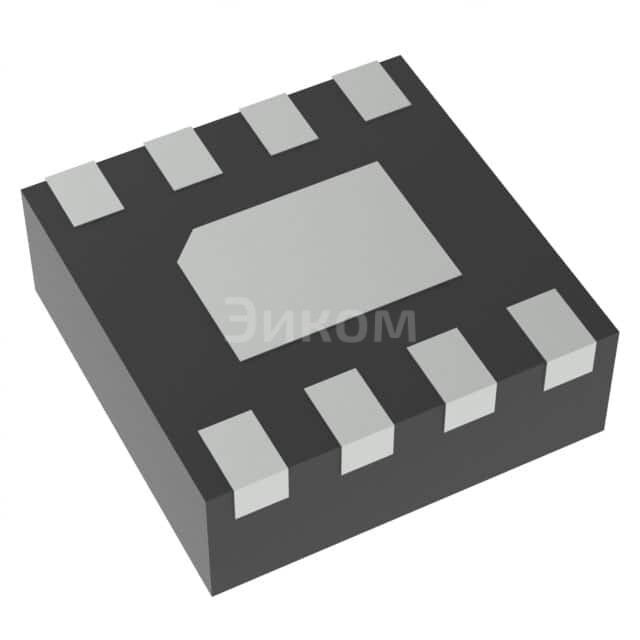

Микросхема MC100EP51MNR4G от onsemi представляет собой одиночный D-типа триггер с комплементарным выходом, выполненный в 8-выводном корпусе DFN.

Основные параметры:

• Тип логики: ECL (Emitter-Coupled Logic)
• Количество элементов: 1
• Тип триггера: D-типа
• Выходной тип: Открытый коллектор (Open Collector)
• Напряжение питания: 3.3В (стандартное для EP-серии onsemi)
• Максимальная частота переключения: До 1.2 ГГц (типично для ECL логики)
• Рабочая температура: -40°C до +85°C

Плюсы:

• Высокая скорость работы: ECL логика обеспечивает очень высокую скорость переключения, что критично для высокопроизводительных приложений.
• Низкое энергопотребление (относительно других ECL схем): EP-серия onsemi оптимизирована для снижения энергопотребления.
• Компактный корпус: DFN корпус позволяет экономить место на печатной плате.
• Стандартное напряжение питания: 3.3В упрощает интеграцию с другими современными компонентами.

Минусы:

• ECL логика требует тщательного согласования импеданса: Для обеспечения надёжной работы необходимо правильно проектировать линии передачи и согласовывать импеданс.
• Необходимость внешних подтягивающих резисторов: Открытый коллектор требует внешних подтягивающих резисторов для формирования логического уровня высокого сигнала.
• Более сложная схема питания: ECL логика требует стабильного и чистого питания.

Общее назначение:

Микросхема используется для построения высокоскоростных цифровых схем, таких как:

• Синхронизаторы данных
• Регистры сдвига
• Делители частоты
• Широкополосные линии задержки

Применяется в устройствах:

• Сетевое оборудование (коммутаторы, маршрутизаторы)
• Телекомуникационное оборудование
• Высокопроизводительные вычислительные системы
• Измерительное оборудование
• Системы обработки сигналов
