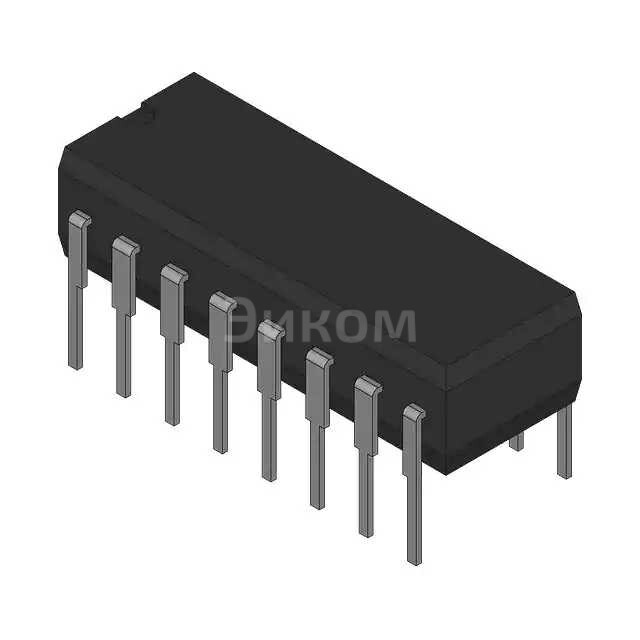

MC10158L

MC10158L от onsemi - это микросхема мультиплексора (MUX) с одним элементом, выполненная по технологии ECL (Emitter-Coupled Logic). Это высокоскоростная логика, известная своей быстрой коммутацией и низким уровнем шума.

• Основные параметры:
• Тип: Мультиплексор 1-элементный (4-в-1 или 8-в-1, в зависимости от конкретного варианта, но "1-элементный" обычно указывает на базовую функцию выбора одного из нескольких входов).
• Технология: ECL (Emitter-Coupled Logic).
• Напряжение питания: Обычно -5.2 В (стандарт для ECL).
• Входы/Выходы: Дифференциальные (характерно для ECL для лучшей помехоустойчивости и скорости).
• Корпус: DIP (L в конце обозначения MC10158L часто указывает на керамический DIP-корпус, что характерно для старых ECL-микросхем).
• Задержка распространения: Очень низкая, порядка нескольких наносекунд или даже сотен пикосекунд (ключевая особенность ECL).
• Потребляемая мощность: Относительно высокая по сравнению с TTL/CMOS из-за постоянного тока покоя.

• Плюсы:
• Высокая скорость работы: ECL является одной из самых быстрых логических семейств.
• Низкий уровень шума: Дифференциальные сигналы и отсутствие насыщения транзисторов минимизируют помехи.
• Постоянная потребляемая мощность: Не зависит от частоты, что упрощает проектирование систем питания.
• Хорошая помехоустойчивость: Благодаря дифференциальным сигналам.

• Минусы:
• Высокое энергопотребление: Постоянный ток покоя приводит к значительному тепловыделению.
• Сложность проектирования: Требует тщательного согласования линий передачи, правильной терминации и специфического напряжения питания.
• Нестандартное напряжение питания: Обычно -5.2 В, что отличается от стандартных +5 В или +3.3 В CMOS/TTL.
• Высокая стоимость: По сравнению с TTL и CMOS.
• Ограниченная интеграция: Из-за высокого энергопотребления и сложности ECL не получила широкого распространения в микропроцессорах.

• Общее назначение:
• Выбор одного из нескольких входных сигналов и передача его на выход. Это фундаментальная функция в цифровых системах.

• В каких устройствах применяется:
• Высокоскоростные системы обработки данных: Где требуется минимальная задержка.
• Телекоммуникационное оборудование: В коммутаторах, маршрутизаторах, оптоволоконных системах.
• Высокопроизводительные компьютеры: В старых суперкомпьютерах и мэйнфреймах, где скорость была критически важна.
• Измерительное оборудование: Осциллографы, частотомеры, генераторы импульсов для работы с высокочастотными сигналами.
• Радиолокационные системы: Где требуется быстрая обработка сигналов.
• Синтезаторы частоты и фазовые детекторы: В высокочастотных цепях.
• Любые приложения, где скорость переключения является приоритетом над энергоэффективностью и простотой проектирования.
