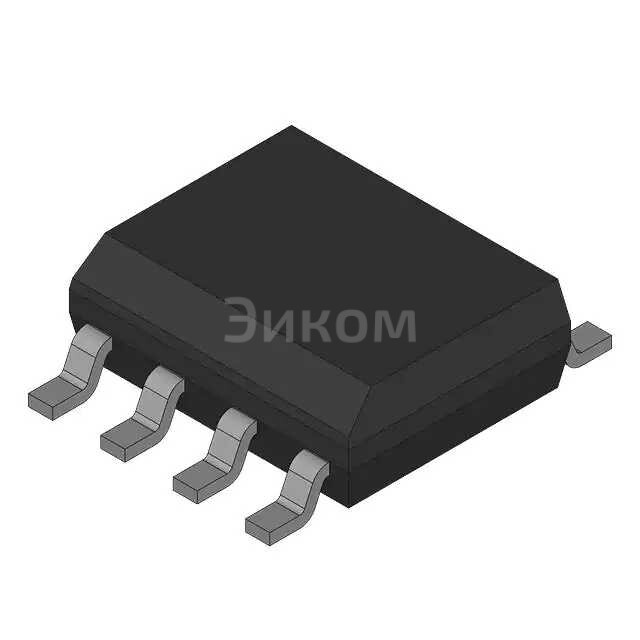

MC33285D

MC33285D – это микросхема Motorola, представляющая собой 8-канальный буфер/инвертор на основе MOSFET транзисторов с высоким входным импедансом и низким выходным сопротивлением. Она разработана для интерфейса между логическими схемами и устройствами с высоким импедансом, такими как реле, лампы и электродвигатели.

Основные параметры:

• Напряжение питания: 5 – 15 В
• Выходной ток (на канал): до 1.5 А
• Напряжение насыщения (VDS(on)): типично 0.5 В при 1 А
• Высокое входное сопротивление: 10¹² Ом
• Низкое выходное сопротивление: типично 0.1 Ом
• Логические функции: Буферизация и инвертирование
• Рабочая температура: -40°C до +85°C

Плюсы:

• Высокая нагрузочная способность: позволяет управлять мощными нагрузками.
• Высокий входной импеданс: минимизирует влияние нагрузки на управляющую логику.
• Защита от короткого замыкания: повышает надежность системы.
• Простота использования: небольшое количество выводов и простая схема управления.
• Широкий диапазон напряжения питания.

Минусы:

• Относительно медленная скорость переключения по сравнению с биполярными транзисторами.
• Не подходит для высокочастотных приложений.
• Необходимость использования защитных диодов при управлении индуктивными нагрузками.

Общее назначение:

MC33285D используется для усиления сигналов управления и коммутации мощных нагрузок.

Применение:

• Управление реле.
• Управление светодиодами и лампами.
• Управление маломощными двигателями.
• Интерфейс между микроконтроллерами и исполнительными устройствами.
• Автомобильная электроника (например, управление освещением, стеклоподъемниками).
• Промышленная автоматизация.
