MC74LVX32DR2

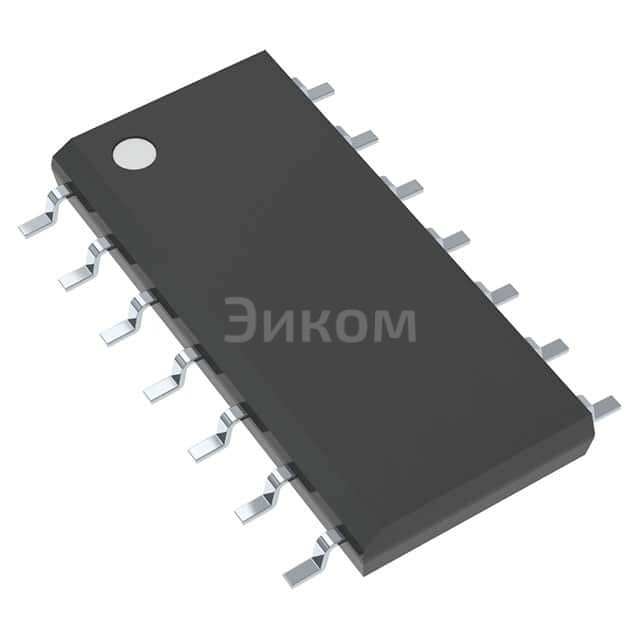

Микросхема MC74LVX32DR2 от onsemi представляет собой 4-канальный 2-входовой элемент ИЛИ, выполненный в корпусе SOIC-14.

Основные параметры:

• Напряжение питания: 1.65 В – 5.5 В
• Выходной ток: -24 мА / 24 мА (макс.)
• Входное напряжение: -0.5 В – VCC + 0.5 В
• Время задержки распространения (tpd): 2.7 нс (типичное при 3.3 В, нагрузке 50 пФ)
• Логический уровень высокого сигнала (VIH): 1.5 В
• Логический уровень низкого сигнала (VIL): 0.5 В
• Рабочая температура: -40°C до +85°C

Плюсы:

• Низкое напряжение питания
• Высокая скорость переключения
• Широкий диапазон напряжения питания
• Совместимость с логикой 3.3 В и 5 В
• Потребление тока в спящем режиме

Минусы:

• Ограниченный выходной ток по сравнению с другими семействами логики
• Чувствительность к электростатическому разряду (ESD) – требуется соблюдение мер предосторожности

Общее назначение:

Микросхема MC74LVX32DR2 используется для реализации логической функции ИЛИ в цифровых схемах. Она предназначена для широкого спектра применений, включая:

• Логические схемы
• Декодеры
• Мультиплексоры
• Буферы
• Генераторы тактовых импульсов

Применяется в устройствах:

• Компьютеры и периферийные устройства
• Цифровые измерительные приборы
• Системы управления
• Потребительская электроника
• Промышленные контроллеры
