MC74VHC1GT86DFT2

Микросхема MC74VHC1GT86DFT2 от onsemi является одноканальным элементом ИСКЛЮЧАЮЩЕЕ ИЛИ (XOR) с двумя входами.

• Основные параметры:
• Напряжение питания: 1.65 В – 5.5 В
• Выходной ток: ±24 мА
• Время задержки распространения: до 3.5 нс при VCC = 5 В
• Логический тип: VHC (высокая скорость, низкое энергопотребление, совместимость с CMOS)
• Количество входов: 2
• Количество выходов: 1

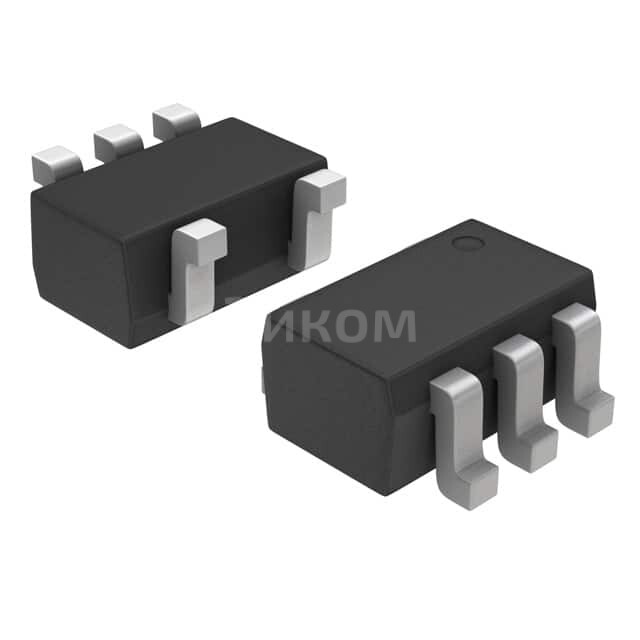

• Корпус: SC88A (SOT-353)
• Плюсы:
• Высокая скорость работы
• Низкое энергопотребление
• Широкий диапазон напряжения питания
• Компактный корпус
• Минусы:
• Ограниченная выходная нагрузочная способность по сравнению с другими логическими семействами
• Чувствительность к статическому электричеству (требуется осторожность при обращении)
• Общее назначение:
• Реализация логических функций XOR
• Сравнение двух сигналов
• Генерация сигналов четности
• Добавление и вычитание по модулю 2
• Применение:
• Цифровая логика
• Вычислительная техника
• Системы управления
• Телекоммуникационное оборудование
• Портативные устройства
