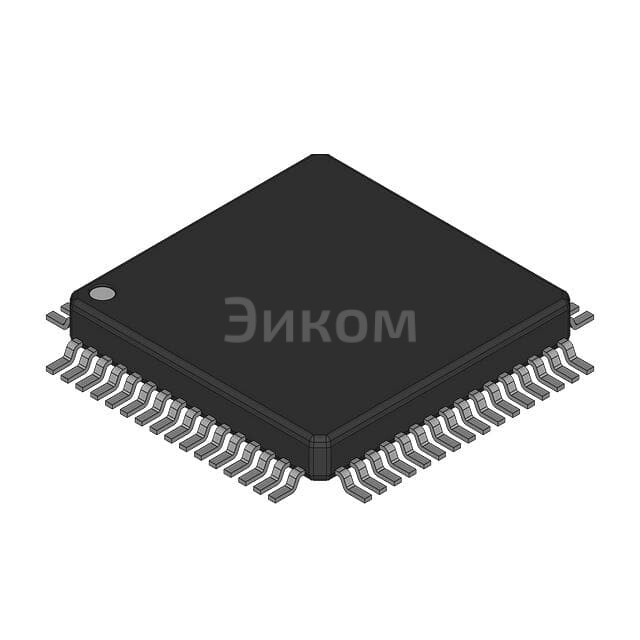

MC908AB32VFUE

Микроконтроллер Freescale Semiconductor MC908AB32VFUE относится к семейству HC08 и предназначен для широкого круга встраиваемых систем.

• Основные параметры:
• Архитектура: 8-битный микроконтроллер на базе ядра M68HC08.
• Память программ: 32 КБ Flash-памяти для хранения кода прошивки.
• Оперативная память (RAM): Обычно около 1 КБ (для точных данных требуется спецификация).
• Тактовая частота: До 8 МГц (внутренняя шина).
• Напряжение питания: Обычно 2.7В - 5.5В.
• Корпус: 64-выводной QFP (Quad Flat Package).
• Периферия:
• Таймеры: Несколько таймеров (например, 16-битный таймер с режимами захвата/сравнения/ШИМ).
• Последовательные интерфейсы: SCI (UART), SPI.
• АЦП: Встроенный аналого-цифровой преобразователь (обычно 8-канальный, 8-битный).
• Порты ввода/вывода (GPIO): Множество программируемых линий ввода/вывода.
• Watchdog-таймер.
• Интерфейс отладки/программирования: MON08.

• Плюсы:
• Низкая стоимость: Микроконтроллеры семейства HC08 традиционно отличаются доступной ценой.
• Низкое энергопотребление: Подходит для батарейных устройств.
• Простота использования: Относительно несложная архитектура и набор инструкций, что облегчает освоение.
• Большое количество периферийных устройств: Интегрированные таймеры, АЦП, последовательные интерфейсы уменьшают количество внешних компонентов.
• Flash-память: Позволяет легко перепрограммировать устройство в процессе разработки и эксплуатации.
• Широкий диапазон рабочих температур: Обычно промышленный диапазон.

• Минусы:
• Ограниченная производительность: 8-битная архитектура и относительно невысокая тактовая частота не подходят для ресурсоемких задач.
• Ограниченный объем памяти: 32 КБ Flash и 1 КБ RAM могут быть недостаточны для сложных приложений.
• Устаревшая архитектура: Семейство HC08 постепенно вытесняется более современными 16- и 32-битными микроконтроллерами.
• Отсутствие некоторых современных периферийных устройств: Например, нет USB, Ethernet, CAN (в базовой версии).

• Общее назначение:
• Микроконтроллеры MC908AB32VFUE предназначены для встраиваемых систем, где требуется относительно невысокая производительность, низкое энергопотребление и экономичность. Они хорошо подходят для управления простыми процессами, сбора данных и выполнения логических операций.

• Применение:
• Бытовая техника: Стиральные машины, холодильники, микроволновые печи, кофеварки (управление двигателями, дисплеями, кнопками).
• Промышленная автоматизация: Простые датчики, актуаторы, контроллеры, устройства сбора данных.
• Автомобильная электроника: Несложные модули управления (например, управление стеклоподъемниками, освещением, иммобилайзеры).
• Системы безопасности: Панели управления сигнализацией, датчики движения.
• Медицинское оборудование: Простые измерительные приборы, устройства мониторинга.
• Игрушки и хобби-проекты.
• Системы управления освещением.
• Устройства HVAC (отопление, вентиляция, кондиционирование).
