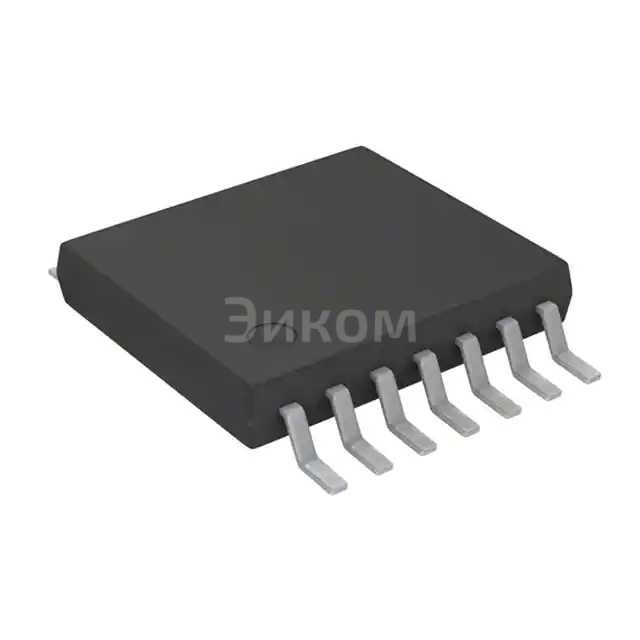

MCP6569-E/ST

MCP6569-E/ST

MCP6569-E/ST
;
MCP6569-E/ST

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Microchip Technology
  • Артикул:
    MCP6569-E/ST
  • Описание:
    Микросхема: IC COMP QUAD 1.8V OD 14-TSSOPВсе характеристики

Минимальная цена MCP6569-E/ST при покупке от 1 шт 291.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить MCP6569-E/ST с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание MCP6569-E/ST

MCP6569-E/ST Microchip Technology Микросхема: IC COMP QUAD 1.8V OD 14-TSSOP

  • Основные параметры:
    • Амплитудный диапазон входного сигнала: ±0.25V
    • Максимальная частота работы: 100 кГц
    • Тип выходного сигнала: Open Drain
    • Рабочее напряжение: от 1.8В до 5.5В
    • Количество входов: 2
    • Формат корпуса: 14-TSSOP
  • Плюсы:
    • Низкий входной уровень шума
    • Высокая точность и стабильность
    • Высокая скорость перехода
    • Устойчивость к электрическим помехам
    • Малый размер корпуса для компактного дизайна
  • Минусы:
    • Не подходит для устройств с очень высокими требованиями к выходному напряжению
    • Необходимо использование внешнего тягового резистора для обеспечения правильной работы Open Drain выхода
  • Общее назначение:
    • Измерение температуры
    • Дифференциальное измерение
    • Применение в цифровых системах для преобразования аналоговых сигналов в цифровые
  • В каких устройствах применяется:
    • Автомобильных системах управления
    • Инверторах и преобразователях питания
    • Системах измерения температуры
    • Медицинских приборах
    • Устройствах контроля и мониторинга
Выбрано: Показать

Характеристики MCP6569-E/ST

  • Тип
    General Purpose
  • Число элементов
    4
  • Тип выходного сигнала
    CMOS, Open-Drain
  • Voltage - Supply, Single/Dual (±)
    1.8V ~ 5.5V
  • Входное смещение по напряжению (Max)
    10mV @ 5.5V
  • Входное смещение по току (Макс)
    1pA @ 5.5V
  • Выходной ток (Номинальный)
    50mA
  • Собственный потребляемый ток (Макс)
    130µA
  • Коэффициент ослабления синфазного сигнала (CMRR), Подавление пульсаций питания (PSRR) (Номинальное)
    66dB CMRR, 70dB PSRR
  • Задержка распространения (Макс)
    80ns
  • Гистерезис
    5mV
  • Рабочая температура
    -40°C ~ 125°C
  • Корпус
    14-TSSOP (0.173", 4.40mm Width)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    14-TSSOP
  • Base Product Number
    MCP6569

Техническая документация

MCP6569-E/ST.pdf
pdf. 0 kb
  • 618 шт
    3-6 недель
  • Количество
    Цена
  • 1
    291 ₽
  • 25
    243 ₽
  • 100
    220 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • Производитель:
    Microchip Technology
  • Артикул:
    MCP6569-E/ST
  • Описание:
    Микросхема: IC COMP QUAD 1.8V OD 14-TSSOPВсе характеристики

Минимальная цена MCP6569-E/ST при покупке от 1 шт 291.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить MCP6569-E/ST с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание MCP6569-E/ST

MCP6569-E/ST Microchip Technology Микросхема: IC COMP QUAD 1.8V OD 14-TSSOP

  • Основные параметры:
    • Амплитудный диапазон входного сигнала: ±0.25V
    • Максимальная частота работы: 100 кГц
    • Тип выходного сигнала: Open Drain
    • Рабочее напряжение: от 1.8В до 5.5В
    • Количество входов: 2
    • Формат корпуса: 14-TSSOP
  • Плюсы:
    • Низкий входной уровень шума
    • Высокая точность и стабильность
    • Высокая скорость перехода
    • Устойчивость к электрическим помехам
    • Малый размер корпуса для компактного дизайна
  • Минусы:
    • Не подходит для устройств с очень высокими требованиями к выходному напряжению
    • Необходимо использование внешнего тягового резистора для обеспечения правильной работы Open Drain выхода
  • Общее назначение:
    • Измерение температуры
    • Дифференциальное измерение
    • Применение в цифровых системах для преобразования аналоговых сигналов в цифровые
  • В каких устройствах применяется:
    • Автомобильных системах управления
    • Инверторах и преобразователях питания
    • Системах измерения температуры
    • Медицинских приборах
    • Устройствах контроля и мониторинга
Выбрано: Показать

Характеристики MCP6569-E/ST

  • Тип
    General Purpose
  • Число элементов
    4
  • Тип выходного сигнала
    CMOS, Open-Drain
  • Voltage - Supply, Single/Dual (±)
    1.8V ~ 5.5V
  • Входное смещение по напряжению (Max)
    10mV @ 5.5V
  • Входное смещение по току (Макс)
    1pA @ 5.5V
  • Выходной ток (Номинальный)
    50mA
  • Собственный потребляемый ток (Макс)
    130µA
  • Коэффициент ослабления синфазного сигнала (CMRR), Подавление пульсаций питания (PSRR) (Номинальное)
    66dB CMRR, 70dB PSRR
  • Задержка распространения (Макс)
    80ns
  • Гистерезис
    5mV
  • Рабочая температура
    -40°C ~ 125°C
  • Корпус
    14-TSSOP (0.173", 4.40mm Width)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    14-TSSOP
  • Base Product Number
    MCP6569

Техническая документация

MCP6569-E/ST.pdf
pdf. 0 kb
