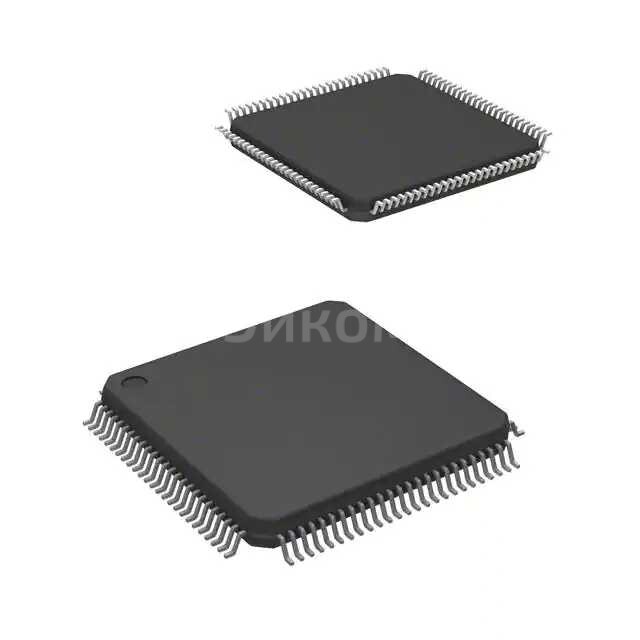

MSP430FR6047IPZ

Основные параметры:

• Микроконтроллер (MCU): Texas Instruments MSP430FR6047IPZ
• Архитектура: 16-битная, семейство MSP430
• Память программ: 256 КБ FRAM (Ferroelectric RAM)
• Корпус: 100-выводной LQFP (Low-profile Quad Flat Package)
• Рабочее напряжение: Обычно 1.8 В - 3.6 В (для большинства MSP430FRxx)
• Частота ядра: До 24 МГц (типично для MSP430FRxx)
• Периферия: Включает АЦП, ЦАП, таймеры, UART, SPI, I2C, GPIO и специализированные модули для ультразвуковых измерений (USS)

Плюсы:

• Сверхнизкое энергопотребление: Один из ключевых преимуществ семейства MSP430, особенно при использовании FRAM.
• FRAM память: Энергонезависимая, обладает высокой скоростью записи, практически неограниченным количеством циклов перезаписи и низким энергопотреблением по сравнению с Flash.
• Интегрированный Ultrasonic Sensing Subsystem (USS): Специализированный аппаратный ускоритель для выполнения ультразвуковых измерений с высокой точностью и низким энергопотреблением, что упрощает разработку счетчиков и датчиков.
• Богатая периферия: Широкий набор встроенных модулей для различных применений.
• Развитая экосистема: Поддержка от Texas Instruments, включая среды разработки (Code Composer Studio), отладочные средства и обширную документацию.
• Высокая степень интеграции: Уменьшает количество внешних компонентов.

Минусы:

• Относительно высокая стоимость: По сравнению с некоторыми 8-битными или другими 16-битными микроконтроллерами без специализированных функций.
• Сложность освоения: Для новичков в микроконтроллерах MSP430 может потребоваться время для освоения архитектуры и периферии.
• Ограниченная производительность: 16-битная архитектура и частота до 24 МГц могут быть недостаточными для ресурсоемких задач обработки данных или высокоскоростных интерфейсов.
• Специализированность USS: Хотя это плюс для определенных приложений, для общих задач этот модуль может быть избыточным и увеличивать стоимость.

Общее назначение:

MSP430FR6047IPZ — это высокоинтегрированный, сверхэкономичный микроконтроллер, разработанный специально для приложений, требующих точных ультразвуковых измерений и низкого энергопотребления. Он идеально подходит для устройств, работающих от батарей, где долгий срок службы и точность являются критически важными.

В каких устройствах применяется:

• Ультразвуковые счетчики воды: Высокая точность и низкое энергопотребление для длительного срока службы батареи.
• Ультразвуковые счетчики тепла: Аналогично счетчикам воды, для точного измерения потребления тепла.
• Ультразвуковые счетчики газа: Обеспечивает надежное и точное измерение потока газа.
• Промышленные датчики расхода: Для измерения потока различных жидкостей и газов в промышленных условиях.
• Медицинские приборы: Возможно применение в портативных диагностических устройствах, где требуется ультразвуковое зондирование.
• Умные дома и здания: Для датчиков присутствия, уровня жидкости или других параметров, использующих ультразвук.
• Портативные устройства: Любые приложения, где требуется ультразвуковое зондирование в условиях ограниченного энергопотребления.
