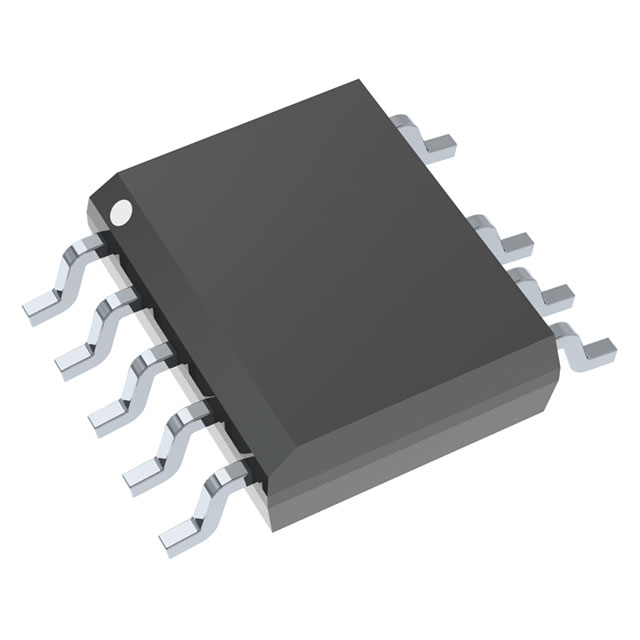

NCP1342DADBDGD1R2G

NCP1342DADBDGD1R2G — это высокочастотный квазирезонансный контроллер обратноходового преобразователя (flyback controller) от компании onsemi. Он предназначен для использования в источниках питания с высоким КПД и низкой потребляемой мощностью в режиме ожидания.

• Основные параметры:
• Тип контроллера: квазирезонансный обратноходовой (QR Flyback)
• Рабочая частота: высокая, до 200 кГц (в зависимости от версии)
• Режим работы: фиксированная пиковая токовая модуляция (Fixed Peak Current Mode)
• Встроенный MOSFET: нет, требуется внешний
• Защиты: от перегрузки по току (OCP), от перенапряжения (OVP), от перегрева (OTP), защита от короткого замыкания (SCP)
• Низкое потребление в режиме ожидания: обычно менее 30 мВт при отсутствии нагрузки
• Встроенная схема запуска (High-Voltage Startup)
• Динамическое снижение частоты при легкой нагрузке (Frequency Foldback)
• Встроенный драйвер затвора MOSFET

• Плюсы:
• Высокий КПД благодаря квазирезонансному режиму работы, который минимизирует потери на переключение.
• Низкое электромагнитное излучение (EMI) за счет мягкого переключения и динамического изменения частоты.
• Низкое потребление мощности в режиме ожидания, что соответствует современным стандартам энергоэффективности.
• Интегрированные функции защиты повышают надежность системы.
• Простота применения благодаря встроенной схеме запуска и драйверу затвора.
• Хорошая стабильность работы в широком диапазоне нагрузок.

• Минусы:
• Требуется внешний силовой MOSFET, что может увеличить сложность схемы и занимаемое место.
• Квазирезонансный режим требует более тщательного проектирования трансформатора и выходного фильтра по сравнению с обычными режимами.
• Может быть чуть дороже по сравнению с простыми контроллерами PWM.

• Общее назначение:
• Контроллер NCP1342DADBDGD1R2G предназначен для построения высокоэффективных и компактных импульсных источников питания (SMPS), где требуется низкое потребление в ждущем режиме и хорошее подавление EMI.

• В каких устройствах применяется:
• Адаптеры питания для ноутбуков, смартфонов, планшетов.
• Источники питания для LED-освещения.
• Вспомогательные источники питания в бытовой технике (телевизоры, холодильники, стиральные машины).
• Источники питания для промышленных и телекоммуникационных систем.
• Зарядные устройства для различных портативных устройств.
