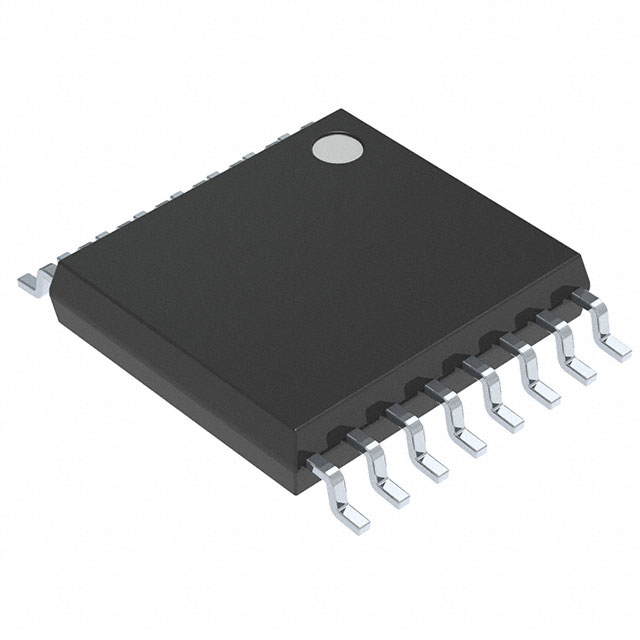

NLV74HC595ADTG

NLV74HC595ADTG от ON Semiconductor — микросхема регистра сдвига.

• Основные параметры:
  • Входы и выходы: 8 входов данных (D0-D7), 1 вход сдвига (SRCLK), 1 вход на установку (RCLK), 1 вход на сброс (SRCLR)
  • Выходы: 8 выходов (Q0-Q7)
  • Тип логики: CMOS
  • Напряжение питания: 2.0 V до 6.0 V
  • Частота работы: до 35 MHz
  • Количество пакетов: 16-Pin DIP, 16-Pin TSSOP
• Плюсы:
  • Удобство использования для параллельного подключения к микроконтроллеру
  • Высокая скорость работы
  • Надежность работы в широком диапазоне напряжений питания
  • Минимальное потребление энергии
• Минусы:
  • Необходимо использование дополнительных компонентов для работы (как минимум, резисторы)
  • Требуется знание цифровой электроники для правильной работы
• Общее назначение:
  • Передача байтовых данных с использованием одного сигнала сдвига
  • Изменение состояния выходов в зависимости от входных данных
  • Синхронизация данных с использованием сигналов SRCLK и RCLK
• Применение:
  • В LED-подсветках
  • В интерфейсах I²C и SPI
  • Для управления моторами и электродвигателями
  • В системах управления светом и цветом
  • В приборах измерения
