Каталог
Дискретные полупроводники
Одиночные полевые транзисторы (FET, MOSFET)
NVMJS1D3N04CTWG
  • В избранное
  • В сравнение

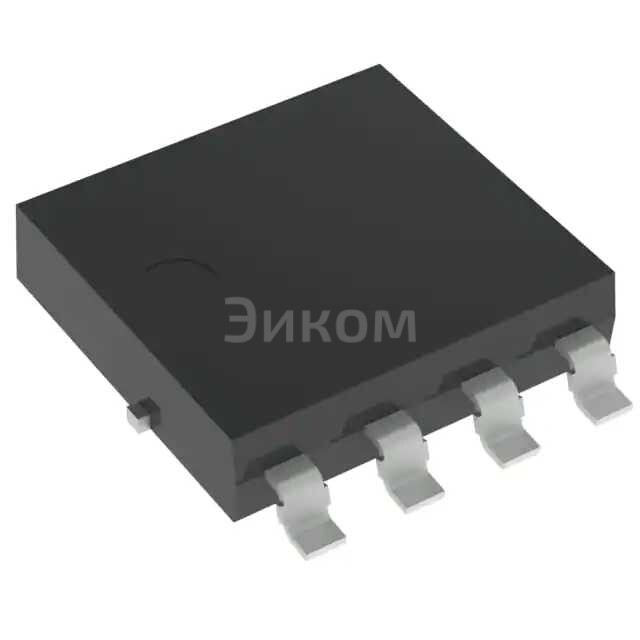

NVMJS1D3N04CTWG

NVMJS1D3N04CTWG

NVMJS1D3N04CTWG
;
NVMJS1D3N04CTWG

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    NVMJS1D3N04CTWG
  • Описание:
    MOSFET N-CH 40V 41A/235A 8LFPAKВсе характеристики

Минимальная цена NVMJS1D3N04CTWG при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NVMJS1D3N04CTWG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NVMJS1D3N04CTWG

Маркировка NVMJS1D3N04CTWG, производитель ON Semiconductor, описание MOSFET N-CH 40V 41A/235A 8LFPAK

  • Основные параметры:
    • Напряжение отключения: 40В
    • Рейтингный ток: 41А
    • Пиковый ток: 235А
    • Тип пакета: 8LFPAK
  • Плюсы:
    • Высокая проводимость
    • Низкий сопротивление резистора
    • Высокая скорость переключения
    • Устойчивость к перегреву
  • Минусы:
    • Высокая стоимость по сравнению с менее мощными MOSFET
    • Необходимость дополнительных компонентов для защиты и охлаждения
  • Общее назначение:
    • Использование в высокомощных электронных устройствах
    • Передача тока между силовыми цепями
    • Регулирование напряжения в схемах преобразования
  • В каких устройствах применяется:
    • Автомобильных системах управления двигателем
    • Системах преобразования энергии
    • Инструментах с электрическим приводом
    • Системах питания для серверов и сетевого оборудования
Выбрано: Показать

Характеристики NVMJS1D3N04CTWG

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    40 V
  • Current - Continuous Drain (Id) @ 25°C
    41A (Ta), 235A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    10V
  • Rds On (Max) @ Id, Vgs
    1.3mOhm @ 50A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    3.5V @ 170µA
  • Gate Charge (Qg) (Max) @ Vgs
    65 nC @ 10 V
  • Vgs (Max)
    ±20V
  • Input Capacitance (Ciss) (Max) @ Vds
    4300 pF @ 25 V
  • Рассеивание мощности (Макс)
    3.8W (Ta), 128W (Tc)
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    8-LFPAK
  • Корпус
    SOT-1205, 8-LFPAK56
  • Base Product Number
    NVMJS1

Техническая документация

 NVMJS1D3N04CTWG.pdf
pdf. 0 kb
