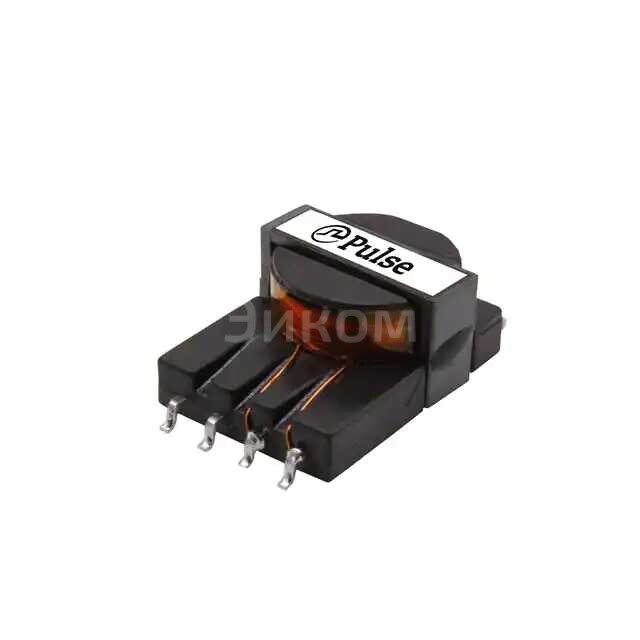

PAS6322.100NLT

Основные параметры PAS6322.100NLT:

• Тип компонента: Трансформатор датчика тока (XFRMR CURRENT SENSE).
• Соотношение витков (Turns Ratio): 1:100. Это означает, что для каждого ампера, проходящего через первичную обмотку (измеряемый ток), во вторичной обмотке будет индуцироваться ток, уменьшенный в 100 раз. Например, 50А первичного тока даст 0.5А вторичного тока.
• Максимальный измеряемый ток (Max Current): 50A. Это верхний предел тока, который трансформатор может точно измерять.
• Производитель: Pulse Electronics.
• Модель: PAS6322.100NLT.

Плюсы:

• Гальваническая развязка: Обеспечивает электрическую изоляцию между измеряемой цепью и цепью измерения, что повышает безопасность и предотвращает влияние шумов.
• Высокая точность: Трансформаторы тока обычно обеспечивают высокую точность измерения в широком динамическом диапазоне.
• Низкие потери: По сравнению с шунтами, трансформаторы тока имеют значительно меньшие потери мощности в измеряемой цепи.
• Широкий диапазон частот: Подходят для измерения как постоянного (с дополнительными схемами, если это не чистый трансформатор тока, а датчик тока на эффекте Холла), так и переменного тока (для классических трансформаторов тока). Данный трансформатор, как следует из названия, предназначен для переменного тока.
• Компактный размер: Позволяет интегрировать датчик в различные устройства.

Минусы:

• Отсутствие измерения постоянного тока (для классических трансформаторов тока): Трансформаторы тока не могут напрямую измерять постоянный ток.
• Насыщение сердечника: При превышении максимального тока или при наличии значительной постоянной составляющей в переменном токе может произойти насыщение сердечника, что приведет к нелинейности и ошибкам измерения.
• Влияние внешней индукции: Сильные внешние магнитные поля могут влиять на точность измерения.
• Требуется нагрузочный резистор: Для преобразования вторичного тока в напряжение, удобное для АЦП микроконтроллеров, требуется внешний нагрузочный резистор.

Общее назначение:

Трансформатор датчика тока PAS6322.100NLT предназначен для бесконтактного измерения переменного тока до 50А в электрических цепях. Он преобразует относительно большой первичный ток в пропорционально меньший вторичный ток, который затем может быть преобразован в напряжение и измерен с помощью аналого-цифрового преобразователя (АЦП) микроконтроллера или другого измерительного устройства. Основная задача — обеспечить безопасное, точное и изолированное измерение тока.

В каких устройствах применяется:

• Системы управления питанием: Мониторинг потребляемого тока в блоках питания, инверторах, преобразователях.
• Измерительное оборудование: Встраиваемые амперметры, мультиметры, осциллографы.
• Промышленная автоматизация: Контроль тока в двигателях, нагревательных элементах, системах освещения.
• Источники бесперебойного питания (ИБП): Мониторинг тока заряда/разряда батарей и выходного тока.
• Энергосберегающие системы: Учет и анализ потребления электроэнергии.
• Бытовая техника: В стиральных машинах, холодильниках, кондиционерах для контроля работы компонентов и защиты от перегрузок.
• Системы защиты: Обнаружение перегрузок и коротких замыканий для отключения питания.
