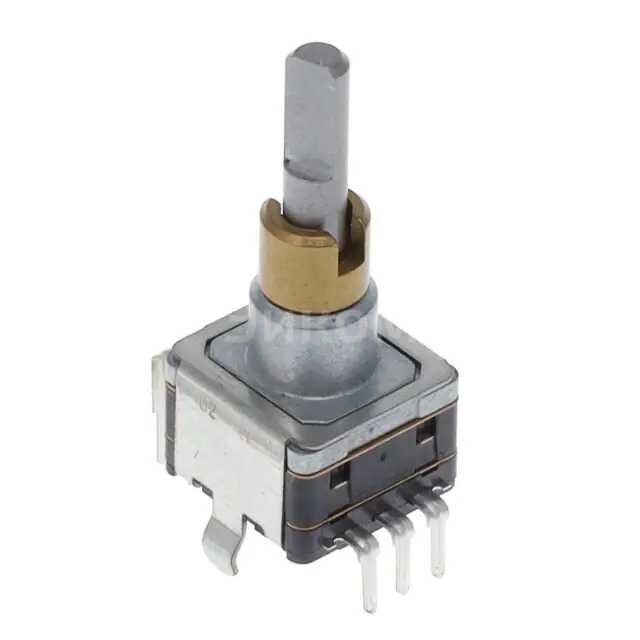

PEC11D-4120F-H0015

Основные параметры энкодера Bourns PEC11D-4120F-H0015:

• Тип: Роторный инкрементальный энкодер с двойным концентрическим валом.
• Разрешение: 20 импульсов на оборот (PPR) для каждого вала.
• Количество секций: Две независимые секции (внутренний и внешний вал).
• Тип выходного сигнала: Квадратурный (A/B фазы).
• Наличие кнопки: Да, кнопка-переключатель, активируемая нажатием на вал (обычно на внутренний).
• Тип монтажа: Через отверстия (Through-hole).
• Длина валов: Указывается в спецификации, но "H0015" может указывать на конкретную длину или конфигурацию.
• Рабочая температура: Стандартный диапазон для электронных компонентов (например, от -25°C до +70°C).
• Напряжение питания: Обычно 5В или 3.3В, совместимо с логическими уровнями микроконтроллеров.
• Рабочий ресурс: Высокий, измеряется в количестве циклов вращения и нажатий.

Плюсы:

• Компактность: Два независимых управления в одном корпусе экономят место на плате и панели.
• Универсальность: Позволяет управлять двумя связанными параметрами (например, громкость и тембр, частота и амплитуда).
• Тактильная обратная связь: Четкие щелчки при вращении для точного позиционирования.
• Встроенная кнопка: Добавляет функциональность выбора или подтверждения без дополнительной кнопки.
• Надежность: Высокий ресурс работы, типичный для продукции Bourns.
• Простота подключения: Стандартный квадратурный выход легко интегрируется с микроконтроллерами.

Минусы:

• Сложность управления: Требует более сложной программной обработки по сравнению с одним энкодером или потенциометром.
• Цена: Обычно дороже, чем одиночные энкодеры или потенциометры.
• Механическая сложность: Двойной вал может быть более чувствителен к механическим нагрузкам.
• Ограниченное разрешение: 20 PPR может быть недостаточно для некоторых высокоточных применений.

Общее назначение:

PEC11D-4120F-H0015 предназначен для обеспечения точного и интуитивно понятного управления двумя связанными параметрами в электронных устройствах. Он используется там, где требуется компактное решение для настройки различных функций, а также где важна тактильная обратная связь.

В каких устройствах применяется:

• Аудио- и видеооборудование: Регулировка громкости и баланса, настройка частоты и амплитуды в синтезаторах, микшерных пультах, ресиверах.
• Промышленное оборудование: Панели управления станков с ЧПУ, измерительных приборов, где нужно регулировать два параметра (например, скорость и крутящий момент).
• Тестовое и измерительное оборудование: Осциллографы, генераторы сигналов, мультиметры для настройки различных параметров.
• Медицинское оборудование: Устройства для управления параметрами (например, дозировкой и скоростью подачи).
• Бытовая электроника: Системы "умного дома", контроллеры для управления освещением, температурой, мультимедийными системами.
• DIY-проекты и прототипирование: Для создания пользовательских интерфейсов в проектах на Arduino, Raspberry Pi и других платформах.
