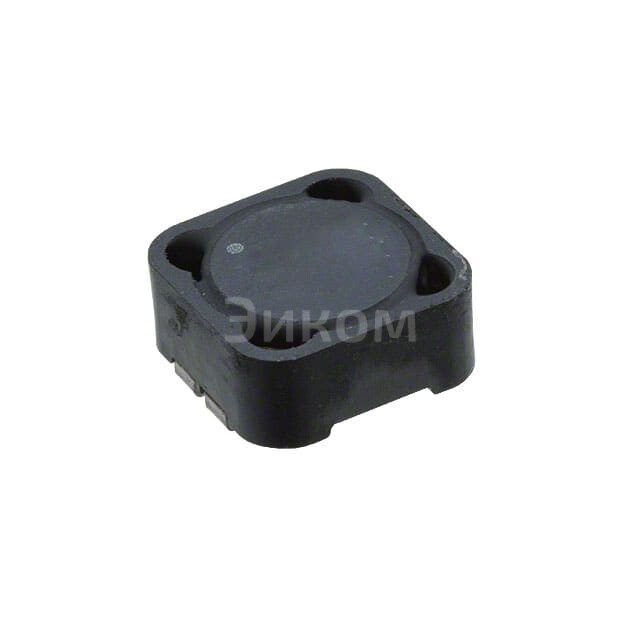

PF0552.103NL

PF0552.103NL

PF0552.103NL
;
PF0552.103NL

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена PF0552.103NL при покупке от 60 шт 233.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PF0552.103NL с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PF0552.103NL

Размеры и тип: маркировка PF0552.103NL указывает на тип компонента — индуктивный массив с двумя катушками. Размеры компонента: 0552 (5.5x5.2 мм).

  • Производитель: Pulse Electronics
  • Название: INDUCT ARRAY 2 COIL 9.7UH SMD

Основные параметры:

  • Тип: Индуктивный массив
  • Количество катушек: 2
  • Общая индуктивность: 9.7 μH
  • Формат: Surface Mount Device (SMD)

Плюсы:

  • Экономия места: Многофункциональность и компактность обеспечивают эффективное использование пространства на печатной плате.
  • Стабильность параметров: Устойчивость к температурным изменениям и воздействию внешних факторов.
  • Улучшенная надежность: Минимизация рисков короткого замыкания благодаря конструкции.

Минусы:

  • Сложность при разработке: Необходимо учитывать специфические требования к монтажу и тестированию.
  • Цена: Обычно более дорогой по сравнению с отдельными катушками.

Общее назначение:

  • Управление током: Управление током в различных приложениях.
  • Фильтрация: Фильтрация шумов и помех.
  • Переключение: Переключение между различными состояниями или режимами работы.

В каких устройствах применяется:

  • Системы управления двигателем (ESC)
  • Мобильные устройства (смартфоны, планшеты)
  • Автомобильные системы (адаптеры питания, системы управления)
  • Медицинское оборудование
  • Инверторы и преобразователи
Выбрано: Показать

Характеристики PF0552.103NL

  • Package
    Tray
  • Количество катушек
    2
  • Индуктивность при параллельном подключении
    9.7 µH
  • Индуктивность при последовательном подключении
    39 µH
  • Допуск
    ±20%
  • Номинальный ток при параллельном подключении
    6 A
  • Номинальный ток при последовательном подключении
    3 A
  • Насыщение тока при параллельном подключении
    7.2 A
  • Насыщение тока при последовательном подключении
    3.6 A
  • Сопротивление по постоянному току (DCR) при параллельном подключении
    19mOhm Max
  • Сопротивление по постоянному току (DCR) при последовательном подключении
    73mOhm Max
  • Экранирование
    Shielded
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    Nonstandard
  • Размеры
    0.492" L x 0.492" W (12.50mm x 12.50mm)
  • Высота
    0.236" (6.00mm)

Техническая документация

PF0552.103NL.pdf
pdf. 0 kb
  • 1485 шт
    3-6 недель
Минимально и кратно 60 шт
  • Количество
    Цена
  • 60
    233 ₽
  • 120
    220 ₽
  • 180
    213 ₽
  • 300
    204 ₽
  • 420
    198 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена PF0552.103NL при покупке от 60 шт 233.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PF0552.103NL с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PF0552.103NL

Размеры и тип: маркировка PF0552.103NL указывает на тип компонента — индуктивный массив с двумя катушками. Размеры компонента: 0552 (5.5x5.2 мм).

  • Производитель: Pulse Electronics
  • Название: INDUCT ARRAY 2 COIL 9.7UH SMD

Основные параметры:

  • Тип: Индуктивный массив
  • Количество катушек: 2
  • Общая индуктивность: 9.7 μH
  • Формат: Surface Mount Device (SMD)

Плюсы:

  • Экономия места: Многофункциональность и компактность обеспечивают эффективное использование пространства на печатной плате.
  • Стабильность параметров: Устойчивость к температурным изменениям и воздействию внешних факторов.
  • Улучшенная надежность: Минимизация рисков короткого замыкания благодаря конструкции.

Минусы:

  • Сложность при разработке: Необходимо учитывать специфические требования к монтажу и тестированию.
  • Цена: Обычно более дорогой по сравнению с отдельными катушками.

Общее назначение:

  • Управление током: Управление током в различных приложениях.
  • Фильтрация: Фильтрация шумов и помех.
  • Переключение: Переключение между различными состояниями или режимами работы.

В каких устройствах применяется:

  • Системы управления двигателем (ESC)
  • Мобильные устройства (смартфоны, планшеты)
  • Автомобильные системы (адаптеры питания, системы управления)
  • Медицинское оборудование
  • Инверторы и преобразователи
Выбрано: Показать

Характеристики PF0552.103NL

  • Package
    Tray
  • Количество катушек
    2
  • Индуктивность при параллельном подключении
    9.7 µH
  • Индуктивность при последовательном подключении
    39 µH
  • Допуск
    ±20%
  • Номинальный ток при параллельном подключении
    6 A
  • Номинальный ток при последовательном подключении
    3 A
  • Насыщение тока при параллельном подключении
    7.2 A
  • Насыщение тока при последовательном подключении
    3.6 A
  • Сопротивление по постоянному току (DCR) при параллельном подключении
    19mOhm Max
  • Сопротивление по постоянному току (DCR) при последовательном подключении
    73mOhm Max
  • Экранирование
    Shielded
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    Nonstandard
  • Размеры
    0.492" L x 0.492" W (12.50mm x 12.50mm)
  • Высота
    0.236" (6.00mm)

Техническая документация

PF0552.103NL.pdf
pdf. 0 kb
