Беспроводные катушки зарядки

Сердце беспроводной передачи: индуктивные катушки и дроссели

В мире, стремящемся к полной беспроводной свободе, именно индуктивные компоненты являются тихими, но незаменимыми архитекторами этого перехода. Беспроводные катушки зарядки, индукторы и дроссели — это не просто пассивные элементы на печатной плате, а высокоточные устройства, преобразующие электрическую энергию в магнитное поле и обратно. Их роль вышла далеко за рамки простых трансформаторов; сегодня они являются ключевым элементом в системах беспроводной передачи энергии (WPT), обеспечивая работу смартфонов, умных часов, медицинских имплантов и даже кухонной техники. Важность этих компонентов заключается в их способности обеспечивать эффективную и безопасную передачу энергии без физического контакта, что напрямую влияет на скорость зарядки, тепловыделение и общую надежность устройства. Без точно рассчитанных и качественно изготовленных катушек современная электроника просто не смогла бы достичь своего нынешнего уровня элегантности и удобства, оставаясь опутанной проводами.

От Фарадея до Qi: эволюция индуктивной связи

Принцип, лежащий в основе всех этих компонентов, — электромагнитная индукция, открытая Майклом Фарадеем еще в 1831 году. Однако путь от фундаментального физического явления до массовой технологии в наших карманах занял почти два столетия. Ключевым прорывом стало развитие мощных высокочастотных полупроводников и sophisticated схем управления, которые позволили эффективно генерировать и контролировать переменное магнитное поле. Ранние коммерческие применения ограничивались электрическими зубными щетками, но настоящую революцию запустил консорциум Wireless Power Consortium (WPC) со стандартом Qi, который унифицировал подход к индуктивной зарядке малой мощности. Технология работает по принципу резонансной связи: передающая катушка (Tx) драйвера создает высокочастотное переменное магнитное поле, которое, в соответствии с законом Фарадея, наводит переменный ток в приемной катушке (Rx) устройства. Для максимальной эффективности катушки должны быть настроены на одну резонансную частоту, а их импеданс, индуктивность и добротность (Q-фактор) должны быть тщательно подобраны, чтобы минимизировать потери энергии и паразитный нагрев.

Многообразие форм и функций: выбирая правильный компонент

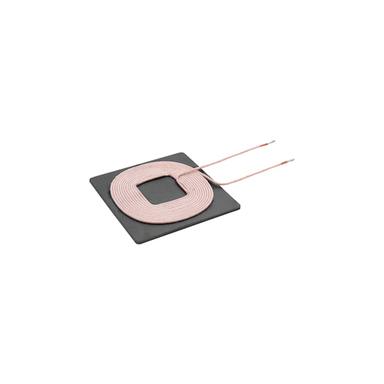

Несмотря на общий принцип действия, мир индуктивных компонентов для беспроводной передачи энергии крайне разнообразен, и выбор конкретного типа зависит от задачи. Катушки беспроводной зарядки обычно плоские и имеют форму спирали или соленоида; они оптимизированы для работы на конкретных частотах (100-205 кГц для Qi, 6.78 МГц для AirFuel) и часто поставляются с экранирующими ферритовыми пластинами для направления магнитного потока и защиты окружающей электроники. Сигнальные индукторы, используемые в ВЧ-цепях, отличаются малыми размерами и высокой добротностью, они критически важны в задающих генераторах и фильтрах драйверов. Дроссели или Power Inductors предназначены для фильтрации пульсирующих токов в силовых цепях преобразователей, питающих саму систему беспроводной передачи; они должны иметь низкое активное сопротивление (R_DC) и высокий ток насыщения. Отдельно стоит выделить многослойные чип-индукторы (MLCI) для поверхностного монтажа, которые доминируют в массовом производстве благодаря автоматизации сборки, и намотанные катушки, предлагающие более высокие значения индуктивности и мощности для нишевых решений. Понимание этих различий — ключ к созданию эффективной и конкурентоспособной продукции.

Беспроводная передача энергии: от концепции к реальным устройствам

Беспроводные зарядные катушки, или индукционные передатчики и приемники, перестали быть футуристической технологией и прочно вошли в нашу повседневную жизнь. Если вы когда-либо просто клали смартфон на специальный коврик, чтобы начать его зарядку, без поиска и подключения кабеля, — вы уже оценили удобство этой технологии. В основе этого магического, на первый взгляд, процесса лежат фундаментальные законы физики, а именно электромагнитная индукция, открытая Майклом Фарадеем. Эти компоненты являются сердцем системы, преобразуя электрический ток в переменное магнитное поле в передатчике и обратно в электрический ток в приемнике. Помимо смартфонов и умных часов, эта технология критически важна для медицинских имплантатов, где исключается риск занесения инфекции через разъемы, в бытовой технике (например, беспроводные чайники и кухонные комбайны), а также в быстро развивающейся отрасли электромобилей, где мощные катушки позволяют заряжать аккумуляторы без физического контакта с зарядной станцией.

Эволюция стандартов и конструктивное разнообразие компонентов

История коммерциализации технологии началась с основания консорциума Wireless Power Consortium (WPC) и представления первого универсального стандарта Qi, который и по сей день доминирует на рынке потребительской электроники. Это позволило производителям создавать совместимые устройства, а пользователям — не зависеть от проприетарных решений. Однако технология не стояла на месте: появились стандарты, ориентированные на более высокие мощности и большую свободу позиционирования устройства, такие как AirFuel. Конструктивно катушки также эволюционировали от простых однослойных спиралей до сложных многокатушечных массивов, способных определять положение приемника и фокусировать магнитный поток именно на нем, повышая эффективность. Отдельно стоит выделить строгие требования к материалам: для минимизации потерь используются ферритовые пластины, экранирующие и направляющие магнитное поле, а сами обмотки выполняются из литцендрата — многожильного провода, специально разработанного для снижения скин-эффекта на высоких частотах.

Ключевые параметры для инженерного выбора

Выбор конкретной катушки — это не просто поиск компонента с подходящими габаритами; это комплексная инженерная задача, требующая анализа нескольких взаимосвязанных параметров. Первым делом необходимо определиться со стандартом совместимости (Qi, AirFuel) и целевой мощностью (5W, 10W, 15W для гаджетов или несколько киловатт для промышленных решений), так как от этого напрямую зависит электрическая и тепловая нагрузка. Чрезвычайно важна индуктивность, измеряемая в микрогенри (мкГн), — это основная характеристика, которая должна точно соответствовать схемотехнике генератора передатчика или выпрямителя приемника. Не менее критично сопротивление по постоянному току (DCR): чем оно ниже, тем меньше бесполезных тепловых потерь и выше общий КПД системы. Для конструкторов vitalное значение имеют также геометрические размеры, форма (круглая, прямоугольная, вытянутая) и тип выводов (контакты для пайки или гибкий шлейф), которые должны идеально вписаться в компоновку устройства.

Почему заказчики выбирают «Эиком Ру» для своих проектов

Компания «Эиком Ру» зарекомендовала себя как надежный партнер для инженеров, конструкторов и производителей электроники, предлагая не просто детали, а готовые решения для реализации самых смелых проектов. Наш складской ассортимент включает сотни позиций беспроводных катушек от ведущих мировых производителей, что позволяет подобрать компонент для любой задачи — от миниатюрного медицинского датчика до мощной зарядной станции. Мы тщательно проверяем подлинность и соответствие заявленным характеристикам каждой партии товара, гарантируя, что ваше устройство будет работать стабильно и безопасно. Мы понимаем, что стоимость компонентов напрямую влияет на себестоимость конечного продукта, поэтому предлагаем конкурентные цены и гибкие условия для оптовых покупателей. И самое приятное для наших клиентов по всей России — мы обеспечиваем бесплатную доставку, делая сотрудничество максимально простым и выгодным.
