Каталог
Компоненты RF/IF и RFID
Микросхемы RFID, ВЧ доступа, мониторинга
PN7160B1HN/C100E
  • В избранное
  • В сравнение

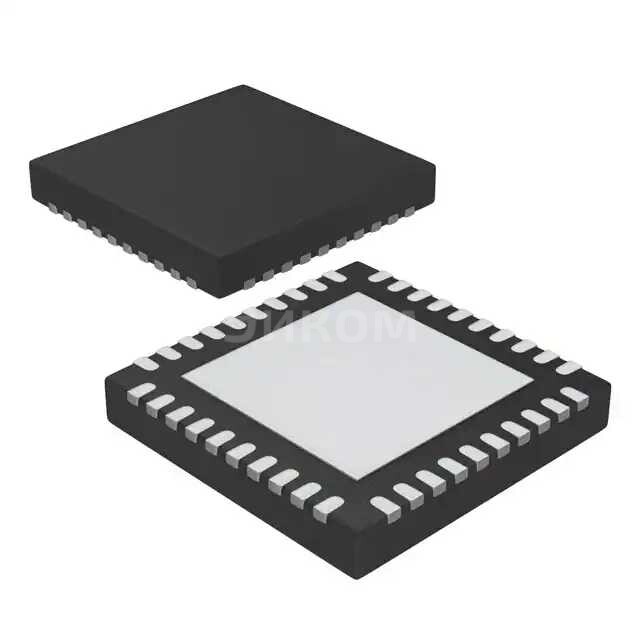

PN7160B1HN/C100E

PN7160B1HN/C100E

PN7160B1HN/C100E
;
PN7160B1HN/C100E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    NXP
  • Артикул:
    PN7160B1HN/C100E
  • Описание:
    IC NFC CONTROLLER SPI HVQFN40Все характеристики

Минимальная цена PN7160B1HN/C100E при покупке от 1 шт 1441.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PN7160B1HN/C100E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PN7160B1HN/C100E

NXP PN7160B1HN/C100E - это контроллер NFC (Near Field Communication), предназначенный для реализации бесконтактных взаимодействий в различных устройствах. Он объединяет в себе все необходимые компоненты для работы с технологией NFC, включая радиочастотный интерфейс (RF), микроконтроллер и встроенную прошивку.

  • Основные параметры:
    • Тип: Контроллер NFC
    • Интерфейс: SPI (Serial Peripheral Interface) для связи с хост-процессором
    • Корпус: HVQFN40 (Heated-slug Very thin Quad Flat No-leads) - компактный корпус с 40 выводами и теплоотводящей площадкой
    • Поддержка стандартов NFC: ISO/IEC 14443 Type A & B, FeliCa, ISO/IEC 15693, NFC Forum tag types 1-5
    • Режимы работы: Reader/Writer (считыватель/записыватель), Peer-to-Peer (точка-точка), Card Emulation (эмуляция карты)
    • Напряжение питания: Обычно 2.7 В - 3.6 В (для цифровой части) и 2.7 В - 5.5 В (для RF части)
    • Встроенный усилитель мощности: Обеспечивает выходную мощность, достаточную для большинства NFC-приложений
    • Поддержка низкого энергопотребления: Различные режимы энергосбережения
  • Плюсы:
    • Высокая степень интеграции: Содержит все необходимые RF-компоненты, что упрощает дизайн и сокращает список внешних компонентов.
    • Широкая поддержка стандартов NFC: Обеспечивает совместимость с различными типами карт, тегов и устройств.
    • Компактный размер: Корпус HVQFN40 позволяет использовать его в устройствах с ограниченным пространством.
    • Низкое энергопотребление: Подходит для портативных и батарейных устройств.
    • Наличие SPI интерфейса: Широко распространенный и простой в использовании интерфейс для связи с микроконтроллером.
    • Поддержка различных режимов работы: Позволяет реализовывать разнообразные сценарии использования NFC.
    • Надежность и производительность NXP: Известный производитель полупроводников с хорошей репутацией в области NFC.
  • Минусы:
    • Требует внешней антенны: Антенна не интегрирована в чип и должна быть разработана отдельно.
    • Необходимость в хост-контроллере: Сам по себе не является самостоятельным устройством, требует внешнего микроконтроллера для управления.
    • Сложность RF-дизайна: Проектирование антенны и обеспечение оптимальной RF-производительности может быть сложным.
    • Стоимость: Может быть дороже более простых NFC-решений или чипов с меньшей функциональностью.
  • Общее назначение:

    NXP PN7160B1HN/C100E предназначен для добавления функциональности NFC в различные электронные устройства. Он выступает в качестве моста между хост-процессором устройства и внешним миром NFC, позволяя устройству считывать и записывать данные на NFC-метки, обмениваться данными с другими NFC-устройствами (например, смартфонами) и эмулировать NFC-карты для бесконтактных платежей или доступа.

  • В каких устройствах применяется:
    • Мобильные устройства: Смартфоны, планшеты (для бесконтактных платежей, обмена данными, чтения NFC-меток).
    • Носимые устройства: Смарт-часы, фитнес-трекеры (для бесконтактных платежей, контроля доступа).
    • Терминалы оплаты: POS-терминалы, автоматы по продаже билетов, вендинговые аппараты.
    • Системы контроля доступа: Считыватели карт для офисов, гостиниц, транспорта.
    • Умный дом: Устройства для автоматизации, такие как замки, системы освещения, бытовая техника.
    • Промышленное оборудование: Для идентификации, отслеживания активов, настройки устройств.
    • Медицинские приборы: Для идентификации пациентов, сбора данных.
    • Игрушки и игровые консоли: Для взаимодействия с NFC-фигурками или картами.
Выбрано: Показать

Характеристики PN7160B1HN/C100E

  • Частота
    13.56MHz
  • Стандарт
    FeliCa, ISO 14443, ISO 15693, MIFARE, NFC
  • Интерфейс
    SPI
  • Напряжение питания
    1.65V ~ 1.95V, 3V ~ 3.6V
  • Рабочая температура
    -25°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    40-VFQFN Exposed Pad
  • Исполнение корпуса
    40-HVQFN (6x6)

Техническая документация

 PN7160B1HN/C100E.pdf
pdf. 0 kb
  • 417 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 441 ₽
  • 10
    1 250 ₽
  • 25
    1 182 ₽
  • 50
    1 132 ₽
  • 100
    1 081 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    NXP
  • Артикул:
    PN7160B1HN/C100E
  • Описание:
    IC NFC CONTROLLER SPI HVQFN40Все характеристики

Минимальная цена PN7160B1HN/C100E при покупке от 1 шт 1441.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PN7160B1HN/C100E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PN7160B1HN/C100E

NXP PN7160B1HN/C100E - это контроллер NFC (Near Field Communication), предназначенный для реализации бесконтактных взаимодействий в различных устройствах. Он объединяет в себе все необходимые компоненты для работы с технологией NFC, включая радиочастотный интерфейс (RF), микроконтроллер и встроенную прошивку.

  • Основные параметры:
    • Тип: Контроллер NFC
    • Интерфейс: SPI (Serial Peripheral Interface) для связи с хост-процессором
    • Корпус: HVQFN40 (Heated-slug Very thin Quad Flat No-leads) - компактный корпус с 40 выводами и теплоотводящей площадкой
    • Поддержка стандартов NFC: ISO/IEC 14443 Type A & B, FeliCa, ISO/IEC 15693, NFC Forum tag types 1-5
    • Режимы работы: Reader/Writer (считыватель/записыватель), Peer-to-Peer (точка-точка), Card Emulation (эмуляция карты)
    • Напряжение питания: Обычно 2.7 В - 3.6 В (для цифровой части) и 2.7 В - 5.5 В (для RF части)
    • Встроенный усилитель мощности: Обеспечивает выходную мощность, достаточную для большинства NFC-приложений
    • Поддержка низкого энергопотребления: Различные режимы энергосбережения
  • Плюсы:
    • Высокая степень интеграции: Содержит все необходимые RF-компоненты, что упрощает дизайн и сокращает список внешних компонентов.
    • Широкая поддержка стандартов NFC: Обеспечивает совместимость с различными типами карт, тегов и устройств.
    • Компактный размер: Корпус HVQFN40 позволяет использовать его в устройствах с ограниченным пространством.
    • Низкое энергопотребление: Подходит для портативных и батарейных устройств.
    • Наличие SPI интерфейса: Широко распространенный и простой в использовании интерфейс для связи с микроконтроллером.
    • Поддержка различных режимов работы: Позволяет реализовывать разнообразные сценарии использования NFC.
    • Надежность и производительность NXP: Известный производитель полупроводников с хорошей репутацией в области NFC.
  • Минусы:
    • Требует внешней антенны: Антенна не интегрирована в чип и должна быть разработана отдельно.
    • Необходимость в хост-контроллере: Сам по себе не является самостоятельным устройством, требует внешнего микроконтроллера для управления.
    • Сложность RF-дизайна: Проектирование антенны и обеспечение оптимальной RF-производительности может быть сложным.
    • Стоимость: Может быть дороже более простых NFC-решений или чипов с меньшей функциональностью.
  • Общее назначение:

    NXP PN7160B1HN/C100E предназначен для добавления функциональности NFC в различные электронные устройства. Он выступает в качестве моста между хост-процессором устройства и внешним миром NFC, позволяя устройству считывать и записывать данные на NFC-метки, обмениваться данными с другими NFC-устройствами (например, смартфонами) и эмулировать NFC-карты для бесконтактных платежей или доступа.

  • В каких устройствах применяется:
    • Мобильные устройства: Смартфоны, планшеты (для бесконтактных платежей, обмена данными, чтения NFC-меток).
    • Носимые устройства: Смарт-часы, фитнес-трекеры (для бесконтактных платежей, контроля доступа).
    • Терминалы оплаты: POS-терминалы, автоматы по продаже билетов, вендинговые аппараты.
    • Системы контроля доступа: Считыватели карт для офисов, гостиниц, транспорта.
    • Умный дом: Устройства для автоматизации, такие как замки, системы освещения, бытовая техника.
    • Промышленное оборудование: Для идентификации, отслеживания активов, настройки устройств.
    • Медицинские приборы: Для идентификации пациентов, сбора данных.
    • Игрушки и игровые консоли: Для взаимодействия с NFC-фигурками или картами.
Выбрано: Показать

Характеристики PN7160B1HN/C100E

  • Частота
    13.56MHz
  • Стандарт
    FeliCa, ISO 14443, ISO 15693, MIFARE, NFC
  • Интерфейс
    SPI
  • Напряжение питания
    1.65V ~ 1.95V, 3V ~ 3.6V
  • Рабочая температура
    -25°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    40-VFQFN Exposed Pad
  • Исполнение корпуса
    40-HVQFN (6x6)

Техническая документация

 PN7160B1HN/C100E.pdf
pdf. 0 kb
