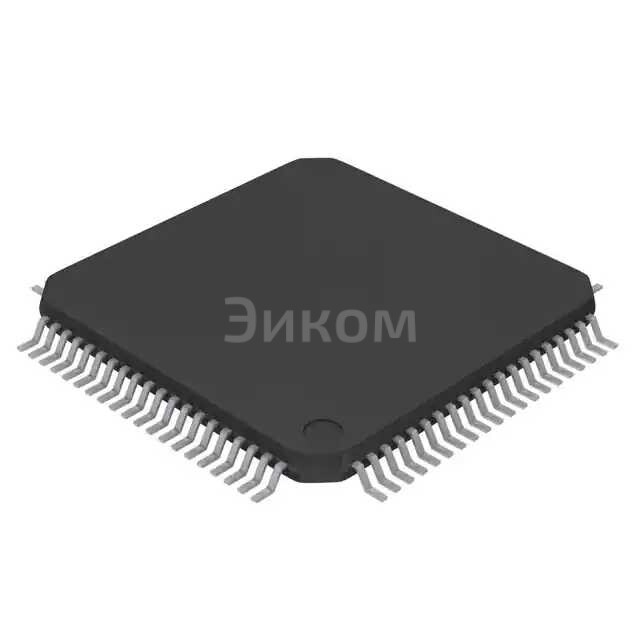

R5F101MKDFB#30

R5F101MKDFB#30 - это микроконтроллер (MCU) от Renesas Electronics Corporation, относящийся к семейству RL78/G13. Это 16-битный микроконтроллер, предназначенный для широкого спектра встраиваемых приложений.

• Основные параметры:
• Архитектура: 16-битный RISC-процессор RL78
• Память Flash: 384 КБ (для хранения программы)
• Память RAM: Обычно от 24 КБ до 32 КБ (для хранения данных и стека)
• Тактовая частота: До 32 МГц (внутренний высокоскоростной осциллятор)
• Количество выводов: 80-выводной корпус LQFP (Low-profile Quad Flat Package)
• Периферия: Широкий набор встроенных периферийных устройств, включая:
• Таймеры/счетчики (многочисленные 16-битные таймеры)
• Последовательные интерфейсы (UART, CSI/SPI, I2C)
• Аналого-цифровой преобразователь (ADC, обычно 8-12 каналов, 10-бит или 12-бит)
• Цифро-аналоговый преобразователь (DAC, опционально, 1 канал, 8-бит)
• Порты ввода/вывода общего назначения (GPIO)
• Контроллер DMA (Direct Memory Access)
• Сторожевой таймер (Watchdog Timer)
• Обнаружение низкого напряжения (LVD)
• Напряжение питания: Обычно 1.6 В до 5.5 В.
• Плюсы:
• Низкое энергопотребление: Семейство RL78 известно своей энергоэффективностью, что делает его подходящим для батарейных устройств.
• Высокая производительность: 16-битная архитектура и частота до 32 МГц обеспечивают достаточную производительность для многих задач.
• Богатый набор периферии: Интегрированные периферийные устройства уменьшают необходимость во внешних компонентах.
• Компактный корпус: 80-выводной LQFP обеспечивает относительно небольшую площадь на печатной плате.
• Хорошая экосистема разработки: Поддерживается Renesas Development Environment (CS+), IAR Embedded Workbench, Keil MDK.
• Наличие большого объема Flash-памяти: 384 КБ достаточно для сложных программных решений.
• Минусы:
• Сложность для новичков: Архитектура может быть менее интуитивной по сравнению с некоторыми другими 8-битными/16-битными микроконтроллерами для начинающих.
• Стоимость: Может быть дороже некоторых 8-битных аналогов при избыточной функциональности.
• Доступность: В условиях глобального дефицита электронных компонентов доступность может варьироваться.
• Общее назначение:
• R5F101MKDFB#30 предназначен для широкого круга встраиваемых систем, где требуется баланс между производительностью, низким энергопотреблением и богатым набором периферийных устройств. Он подходит для приложений, требующих обработки аналоговых сигналов, управления различными устройствами и коммуникации по стандартным протоколам.
• В каких устройствах применяется:
• Бытовая техника: Стиральные машины, холодильники, кондиционеры, микроволновые печи.
• Промышленная автоматизация: Панели управления, датчики, контроллеры двигателей, измерительное оборудование.
• Медицинское оборудование: Портативные медицинские устройства, мониторы.
• Автомобильная электроника: Системы управления кузовом, приборные панели (для менее критичных функций).
• Системы безопасности: Системы сигнализации, датчики движения.
• Умный дом: Устройства управления освещением, термостаты, умные розетки.
• Электронные игрушки и гаджеты.
