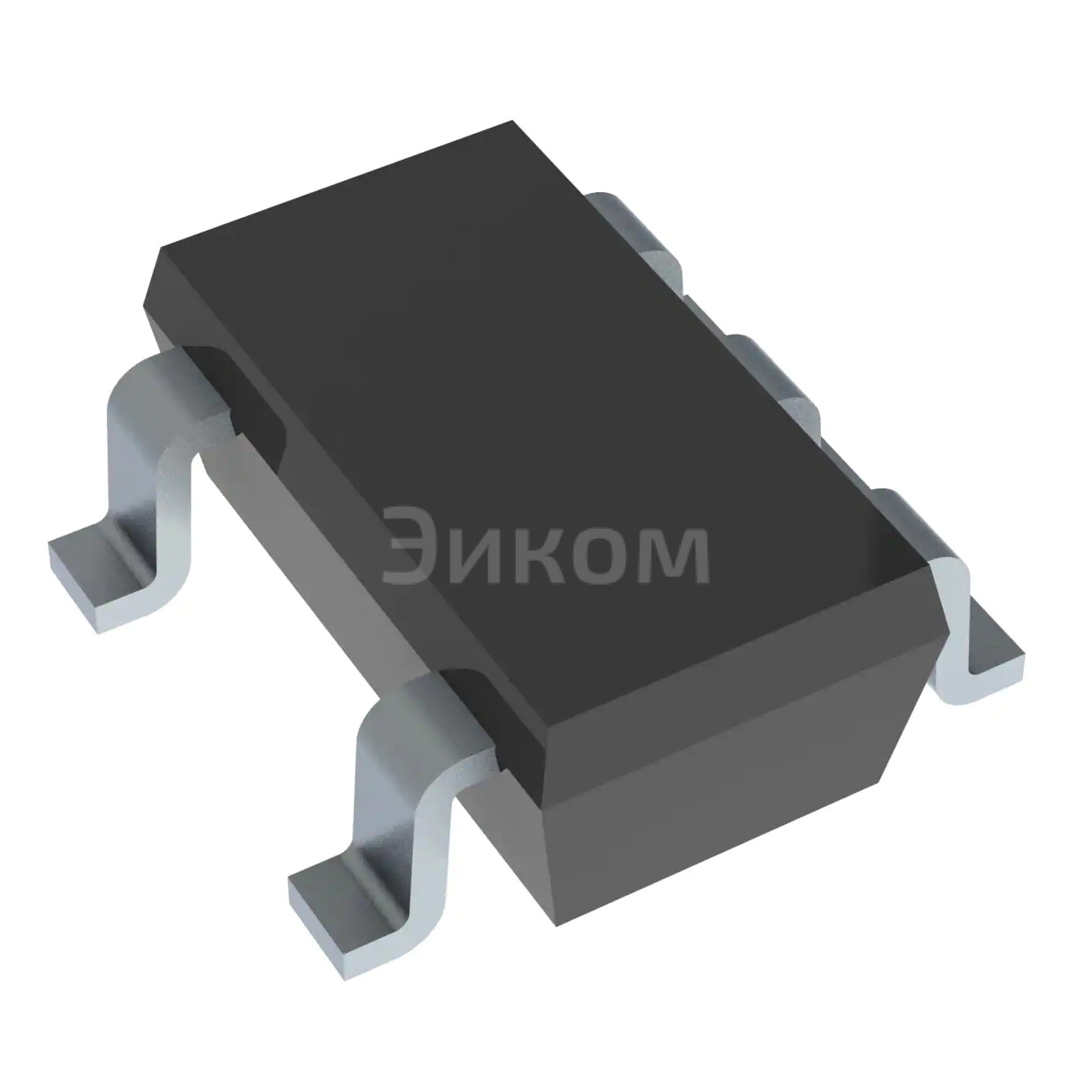

REG102NA-A/3K

IC REG LIN POS ADJ 250MA SOT23-5 от Texas Instruments (REG102NA-A/3K) – это линейный регулятор напряжения (LDO) с регулируемым выходным напряжением.

• Основные параметры:
• Входное напряжение: до 5.5 В
• Выходное напряжение: регулируемое, обычно от 1.8 В до 5 В (зависит от внешних резисторов)
• Выходной ток: до 250 мА
• Падение напряжения: обычно около 1 В при 250 мА
• Корпус: SOT-23-5
• Плюсы:
• Простота использования: требуется минимум внешних компонентов (обычно только два резистора для установки выходного напряжения).
• Низкий уровень шума и пульсаций.
• Небольшой размер корпуса SOT-23-5.
• Встроенная защита от перегрузки по току и перегрева.
• Минусы:
• Относительно низкий КПД по сравнению с импульсными регуляторами, особенно при больших разностях между входным и выходным напряжением.
• Рассеивание мощности в виде тепла, особенно при высоких входных напряжениях и выходных токах.
• Ограниченный выходной ток (250 мА).
• Общее назначение:
• Питание маломощных микроконтроллеров, операционных усилителей, датчиков и другой аналоговой и цифровой электроники.
• Локальное регулирование напряжения на печатной плате.
• Применение:
• Портативные устройства (мобильные телефоны, MP3-плееры, GPS-навигаторы).
• Встраиваемые системы.
• Аккумуляторные устройства.
• Питание аналоговых и цифровых схем.
