RN73R2ETTD16R2B25

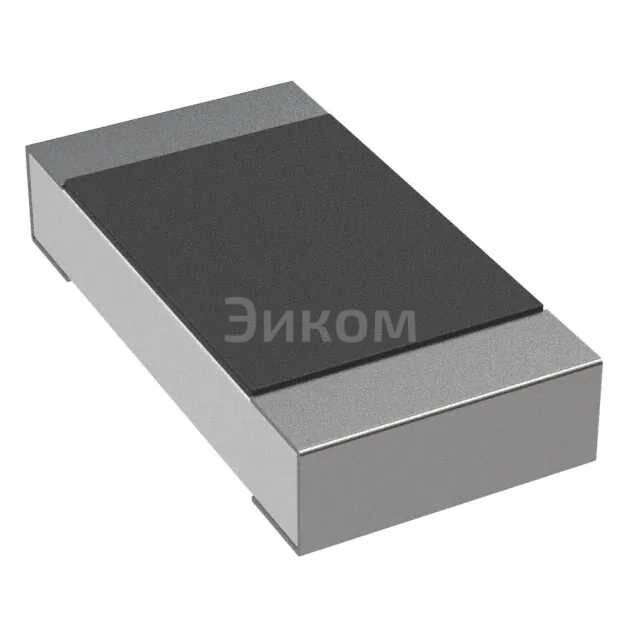

RN73R2ETTD16R2B25 – это прецизионный тонкопленочный резистор производства KOA Speer Electronics, Inc. Основные параметры, плюсы, минусы и применение этого резистора:

• Основные параметры:
• Тип резистора: Тонкопленочный (Thin Film)
• Размер корпуса: 1210 (метрический код 3225), что соответствует размерам 3.2 мм x 2.5 мм.
• Номинальное сопротивление: 16.2 Ом (16R2).
• Допуск сопротивления: ±0.1% (B). Это очень высокий класс точности.
• Температурный коэффициент сопротивления (TCR): ±25 ppm/°C (25). Это очень низкий TCR, указывающий на высокую стабильность сопротивления при изменении температуры.
• Серия: RN73R (прецизионные тонкопленочные резисторы для автомобильной электроники, но могут использоваться и в других областях).
• Мощность рассеяния: Для корпуса 1210 обычно составляет 0.25 Вт (1/4 Вт), но может варьироваться в зависимости от конкретной подсерии RN73R.
• Плюсы:
• Высокая точность: Допуск ±0.1% обеспечивает очень точное сопротивление, что критично для прецизионных схем.
• Отличная температурная стабильность: Низкий TCR ±25 ppm/°C минимизирует дрейф сопротивления при изменении температуры окружающей среды.
• Низкий уровень шума: Тонкопленочные резисторы обычно имеют более низкий уровень шума по сравнению с толстопленочными.
• Высокая долговременная стабильность: Хорошо сохраняют свои параметры в течение длительного времени эксплуатации.
• Надежность: Серия RN73R часто соответствует стандартам AEC-Q200, что гарантирует высокую надежность, особенно для автомобильных применений.
• Минусы:
• Стоимость: Тонкопленочные резисторы, особенно прецизионные, как правило, дороже толстопленочных.
• Чувствительность к электростатическому разряду (ESD): Могут быть более чувствительны к ESD по сравнению с толстопленочными резисторами, хотя современные технологии снижают этот риск.
• Ограниченная мощность: Максимальная мощность рассеяния для данного типоразмера может быть недостаточной для сильноточных применений без использования нескольких резисторов параллельно или более крупных корпусов.
• Общее назначение:
• Прецизионный резистор предназначен для использования в схемах, где требуется высокая точность и стабильность сопротивления, а также низкий температурный дрейф. Он идеально подходит для приложений, чувствительных к изменениям параметров компонентов.
• В каких устройствах применяется:
• Измерительное оборудование: Высокоточные мультиметры, осциллографы, калибраторы.
• Медицинская электроника: Диагностическое оборудование, системы мониторинга.
• Промышленная автоматика: Прецизионные датчики, контроллеры, системы обратной связи.
• Автомобильная электроника: Системы управления двигателем, ABS, подушки безопасности, информационно-развлекательные системы (где требуется высокая надежность и стабильность в широком диапазоне температур).
• Аудиооборудование высокого класса: Для уменьшения искажений и улучшения качества звука.
• Источники питания: Прецизионные регуляторы напряжения, схемы обратной связи.
• Телекоммуникационное оборудование: В прецизионных фильтрах и усилителях.
