SDQ12-8R2-R

SDQ12-8R2-R

SDQ12-8R2-R
;
SDQ12-8R2-R

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SDQ12-8R2-R при покупке от 1 шт 623.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SDQ12-8R2-R с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SDQ12-8R2-R

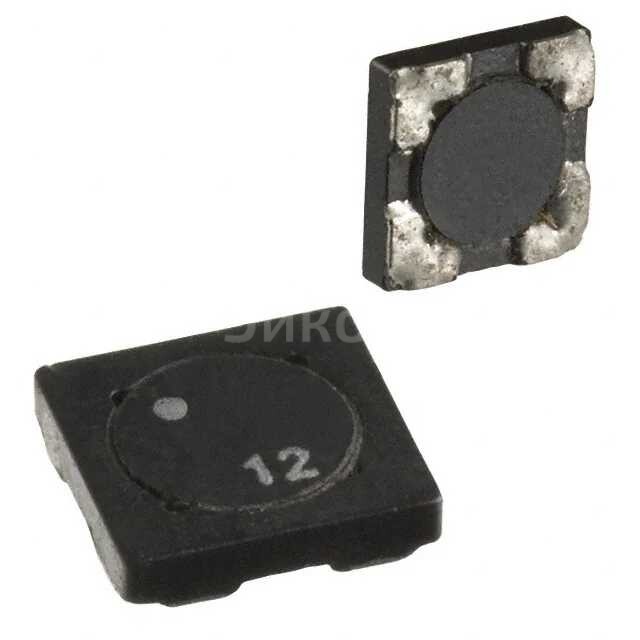

SDQ12-8R2-R Eaton - Electronics Division INDUCT ARRAY 2 COIL 8.41µH SMD

  • Основные параметры:
    • Тип: Многослойный индуктивный массив
    • Количество катушек: 2
    • Общее значение индуктивности: 8.41 µH
    • Формат: Surface Mount Device (SMD)
    • Размер: 1206 (миллиметры)
  • Плюсы:
    • Экономия места на печатной плате благодаря SMD формату
    • Высокая надежность за счет многослойной структуры
    • Устойчивость к механическим нагрузкам
    • Малый объем и вес
  • Минусы:
    • Сложнее для ремонта из-за SMD формата
    • Необходимо точное оборудование для установки
  • Общее назначение:
    • Фильтрация помех
    • Установка фиксированной реактивности в электрических цепях
    • Сглаживание тока в электронных устройствах
  • В каких устройствах применяется:
    • Мобильные телефоны и планшеты
    • Компьютеры и ноутбуки
    • Автомобили и автомобильные электронные системы
    • Промышленное оборудование
    • Электронные часы и другие портативные устройства
Выбрано: Показать

Характеристики SDQ12-8R2-R

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество катушек
    2
  • Индуктивность при параллельном подключении
    8.41 µH
  • Индуктивность при последовательном подключении
    33.64 µH
  • Допуск
    ±20%
  • Номинальный ток при параллельном подключении
    868 mA
  • Номинальный ток при последовательном подключении
    434 mA
  • Насыщение тока при параллельном подключении
    1.05 A
  • Насыщение тока при последовательном подключении
    524 mA
  • Сопротивление по постоянному току (DCR) при параллельном подключении
    331.8mOhm
  • Сопротивление по постоянному току (DCR) при последовательном подключении
    1.33Ohm
  • Экранирование
    Shielded
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    Nonstandard
  • Размеры
    0.205" L x 0.205" W (5.20mm x 5.20mm)
  • Высота
    0.047" (1.19mm)

Техническая документация

SDQ12-8R2-R.pdf
pdf. 0 kb
  • 6524 шт
    3-6 недель
  • Количество
    Цена
  • 1
    623 ₽
  • 10
    513 ₽
  • 100
    422 ₽
  • 1000
    409 ₽
  • 3800
    385 ₽
