SDQ25-220-R

SDQ25-220-R

SDQ25-220-R
;
SDQ25-220-R

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SDQ25-220-R при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SDQ25-220-R с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SDQ25-220-R

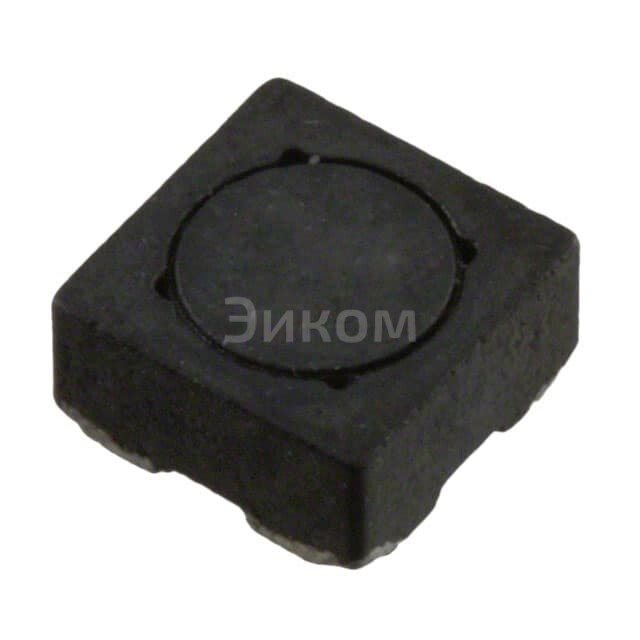

SDQ25-220-R Eaton - Electronics Division INDUCT ARRAY 2 COIL 22.47UH SMD

  • Основные параметры:
    • Модель: SDQ25-220-R
    • Производитель: Eaton - Electronics Division
    • Тип: Индуктивный массив (Induct Array)
    • Количество обмоток: 2
    • Общая индуктивность: 22.47 мГн (микро henry)
    • Форма: Surface Mount Device (SMD)
  • Плюсы:
    • Экономия места на печатной плате благодаря компактному размеру
    • Высокая надежность и стабильность работы
    • Простота интеграции в электронные схемы
    • Высокая точность индуктивности
  • Минусы:
    • Высокая стоимость по сравнению с традиционными индуктивностями
    • Сложнее в настройке параметров для специфических приложений
  • Общее назначение:
    • Использование в схемах фильтров для улучшения качества сигнала
    • Регулировка частоты в радиоэлектронных устройствах
    • Сглаживание пульсаций в электропитании
    • Контроль напряжения и тока в различных приборах
  • В каких устройствах применяется:
    • Мобильные телефоны и смартфоны
    • Ноутбуки и персональные компьютеры
    • Автомобили и автомобильная электроника
    • Бытовая техника и бытовые приборы
    • Медицинское оборудование
    • Промышленное оборудование и автоматизация
Выбрано: Показать

Характеристики SDQ25-220-R

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество катушек
    2
  • Индуктивность при параллельном подключении
    22.47 µH
  • Индуктивность при последовательном подключении
    89.89 µH
  • Допуск
    ±20%
  • Номинальный ток при параллельном подключении
    1.01 A
  • Номинальный ток при последовательном подключении
    507 mA
  • Насыщение тока при параллельном подключении
    849 mA
  • Насыщение тока при последовательном подключении
    425 mA
  • Сопротивление по постоянному току (DCR) при параллельном подключении
    243.1mOhm
  • Сопротивление по постоянному току (DCR) при последовательном подключении
    972.4mOhm
  • Экранирование
    Shielded
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    Nonstandard
  • Размеры
    0.205" L x 0.205" W (5.20mm x 5.20mm)
  • Высота
    0.098" (2.50mm)

Техническая документация

SDQ25-220-R.pdf
pdf. 0 kb
