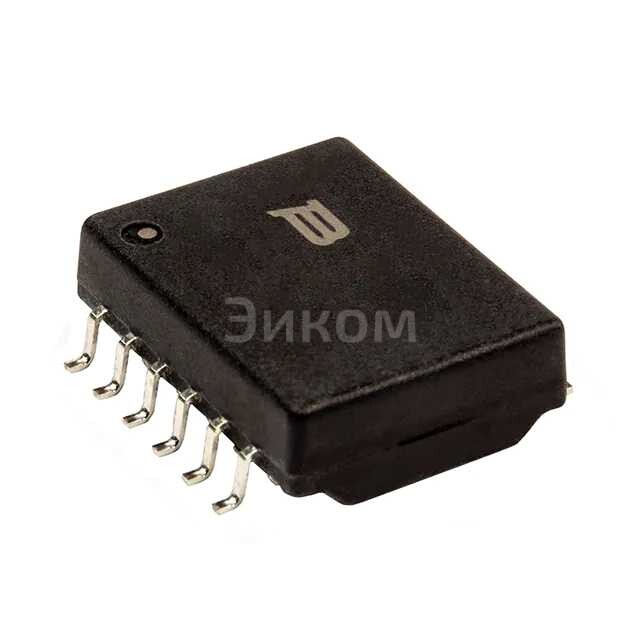

SM91509AL-E

Основные параметры:

• Тип компонента: Импульсный трансформатор (XFRMR PULSE)
• Производитель: Bourns Inc.
• Модель: SM91509AL-E
• Коэффициент трансформации: 1:1
• Индуктивность: 600 мкГн (UH)
• Тип монтажа: SMD (Surface Mount Device)

Плюсы:

• Компактный размер благодаря SMD-исполнению, что экономит место на печатной плате.
• Обеспечивает гальваническую развязку между сторонами, защищая чувствительные компоненты и пользователей от перенапряжений.
• Коэффициент трансформации 1:1 идеально подходит для передачи сигналов без изменения уровня напряжения, часто используется для симметрирования или несимметрирования сигналов.
• Высокая индуктивность (600 мкГн) может быть полезна для обеспечения хорошей передачи низкочастотных компонентов импульсного сигнала или для подавления синфазных помех.
• Производитель Bourns Inc. известен качеством своих компонентов.

Минусы:

• По сравнению с обычными сигнальными трансформаторами, импульсные трансформаторы могут иметь более ограниченную полосу пропускания, особенно на очень высоких частотах.
• Наличие паразитными емкостями и индуктивностями, которые могут влиять на характеристики сигнала, особенно на высоких частотах.
• Может потребоваться согласование импеданса для оптимальной передачи сигнала и минимизации отражений.
• SMD-монтаж требует специализированного оборудования для пайки в производстве.

Общее назначение:

• Передача импульсных сигналов с гальванической развязкой.
• Симметрирование или несимметрирование сигналов.
• Подавление синфазных помех.
• Согласование импеданса линий передачи.
• Защита от перенапряжений и шумов в линиях связи.

Применение в устройствах:

• Сетевое оборудование (Ethernet-контроллеры, маршрутизаторы, коммутаторы) для гальванической развязки и согласования линий.
• Телекоммуникационное оборудование (модемы, DSL-устройства).
• Промышленная автоматика и системы управления для изоляции сигналов в шинах данных (например, CAN, RS-485).
• Медицинское оборудование, где требуется строгая гальваническая развязка для безопасности пациента.
• Цифровые аудиоинтерфейсы (например, S/PDIF), требующие изоляции.
• Источники питания и преобразователи для формирования импульсов управления.
• Системы сбора данных и измерительное оборудование.
