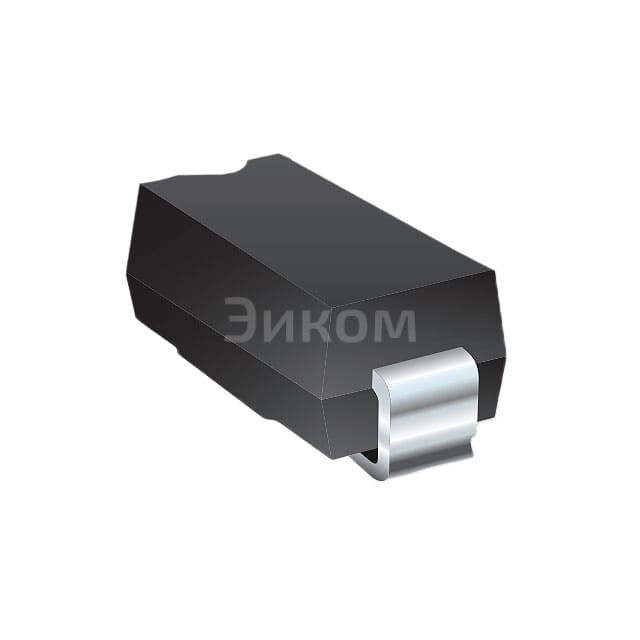

SMA6J6.0A-Q диод TVS, Zener, 6В, 10.3В, 58.3А, 600Вт

Основные параметры:

• Тип компонента: TVS диод (Transient Voltage Suppressor - ограничитель переходных напряжений).
• Производитель: Bourns Inc.
• Маркировка: SMA6J6.0A-Q.
• Напряжение пробоя (Reverse Standoff Voltage, Vwm): 6 В. Это максимальное напряжение, которое диод может выдержать в нормальном режиме без проведения тока.
• Напряжение ограничения (Clamping Voltage, Vc): 10.3 В. Это максимальное напряжение, до которого диод ограничивает импульс перенапряжения при протекании через него номинального тока.
• Корпус: DO-214AC (также известный как SMA). Это поверхностно монтируемый корпус.
• Полярность: Однонаправленный (указано "A" в маркировке, если бы был двунаправленный, было бы "CA").
• Квалификация: "Q" вероятно указывает на автомобильную квалификацию (AEC-Q101 или аналогичную), что означает повышенную надежность и пригодность для применения в автомобильной электронике.

Плюсы:

• Быстрое время отклика: Очень быстро реагирует на импульсы перенапряжения, защищая чувствительную электронику.
• Высокая импульсная мощность: Способен поглощать значительную энергию переходных процессов.
• Компактный размер: Корпус DO-214AC обеспечивает экономию места на печатной плате.
• Надежность: Автомобильная квалификация (если "Q" означает именно это) гарантирует высокую надежность в жестких условиях эксплуатации.
• Низкое напряжение ограничения: Эффективно защищает компоненты от превышения допустимых напряжений.

Минусы:

• Однонаправленный: Защищает только от перенапряжений одной полярности. Для защиты от обеих полярностей потребуется использовать два таких диода или двунаправленный TVS диод.
• Ограниченная мощность: Несмотря на высокую импульсную мощность, не предназначен для защиты от длительных перенапряжений или перегрузок по току, для которых требуются другие защитные устройства (например, предохранители).
• Емкость: Как и любой полупроводниковый диод, имеет собственную емкость, которая может влиять на высокочастотные цепи.

Общее назначение:

Основное назначение TVS диодов - защита электронных компонентов от повреждений, вызванных переходными перенапряжениями (Transient Overvoltages). Эти перенапряжения могут возникать из-за электростатического разряда (ESD), индуктивных выбросов при коммутации нагрузок (EFT - Electrical Fast Transient) или ударов молнии (Lightning Surge).

В каких устройствах применяется:

• Автомобильная электроника: Защита ECU, информационно-развлекательных систем, датчиков и других модулей от скачков напряжения в бортовой сети.
• Промышленное оборудование: Защита контроллеров, датчиков, интерфейсов связи (CAN, RS-485) от помех и перенапряжений.
• Бытовая электроника: Защита портов ввода/вывода (USB, HDMI, Ethernet), цепей питания в смартфонах, планшетах, телевизорах, роутерах.
• Телекоммуникационное оборудование: Защита линий данных и питания в сетевых устройствах, модемах, базовых станциях.
• Источники питания: Защита выходных цепей от перенапряжений, а также входных цепей от кратковременных импульсов.
• Медицинское оборудование: Защита чувствительных электронных схем.
