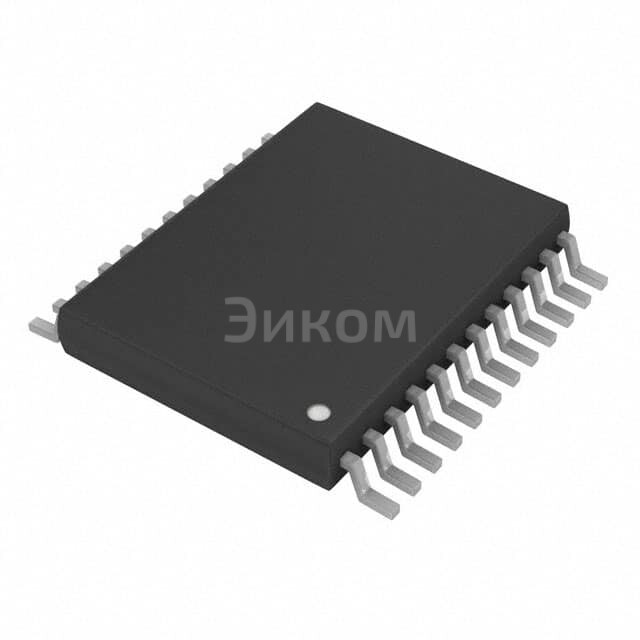

SN74CBT6800ADGVR

Основные параметры:

• Тип компонента: Шина-коммутатор (Bus Switch)
• Количество каналов/линий: 10
• Конфигурация: 1:1 (один вход на один выход)
• Корпус: 24-TVSOP (Thin Shrink Small Outline Package)
• Производитель: Texas Instruments
• Серия: SN74CBT6800A (CBT означает CMOS Bus Transceiver)
• Рабочее напряжение: Обычно 4.5V - 5.5V (для серии CBT)
• Сопротивление во включенном состоянии (Ron): Низкое, обычно в пределах нескольких Ом, что минимизирует ослабление сигнала.
• Пропускная способность: Высокая, подходит для высокоскоростных приложений.
• Задержка распространения: Низкая, что важно для синхронных шин.

Плюсы:

• Низкое сопротивление во включенном состоянии обеспечивает минимальное искажение сигнала и потери мощности.
• Высокая пропускная способность позволяет использовать в высокоскоростных шинах данных.
• Низкое энергопотребление, характерное для CMOS-технологии.
• Простота использования, так как не требует сложных схем управления.
• Поддержка "горячего" подключения (Hot Insertion/Removal) во многих случаях, что позволяет подключать и отключать устройства без перезагрузки системы.
• Компактный корпус 24-TVSOP экономит место на печатной плате.

Минусы:

• Отсутствие активного усиления сигнала, как у буферов или трансиверов, что может быть ограничением для очень длинных или сильно нагруженных шин.
• Не обеспечивает изоляцию между шинами, в отличие от оптопар или некоторых типов буферов.
• Может быть чувствителен к электростатическому разряду (ESD), хотя современные компоненты имеют встроенную защиту.

Общее назначение:

Шина-коммутатор SN74CBT6800ADGVR предназначен для коммутации и маршрутизации цифровых сигналов между различными компонентами или шинами в электронной системе. Он используется для изоляции шин, расширения портов ввода/вывода, мультиплексирования/демультиплексирования сигналов и управления потоком данных. По сути, это электронный коммутатор, который позволяет динамически подключать или отключать группы сигналов.

В каких устройствах применяется:

• Компьютеры и периферийные устройства: для коммутации шин данных (например, PCI, USB), управления памятью, подключения периферии.
• Серверы: для маршрутизации сигналов между процессорами, памятью и устройствами ввода/вывода.
• Сетевое оборудование: в коммутаторах, маршрутизаторах для управления потоками данных.
• Промышленная автоматизация: в контроллерах, системах сбора данных для коммутации сигналов датчиков и исполнительных механизмов.
• Телекоммуникационное оборудование: для маршрутизации сигналов в системах связи.
• Встраиваемые системы: в микроконтроллерах и SoC для расширения портов и управления периферией.
• Потребительская электроника: в телевизорах, игровых консолях, мультимедийных устройствах для коммутации внутренних шин.
