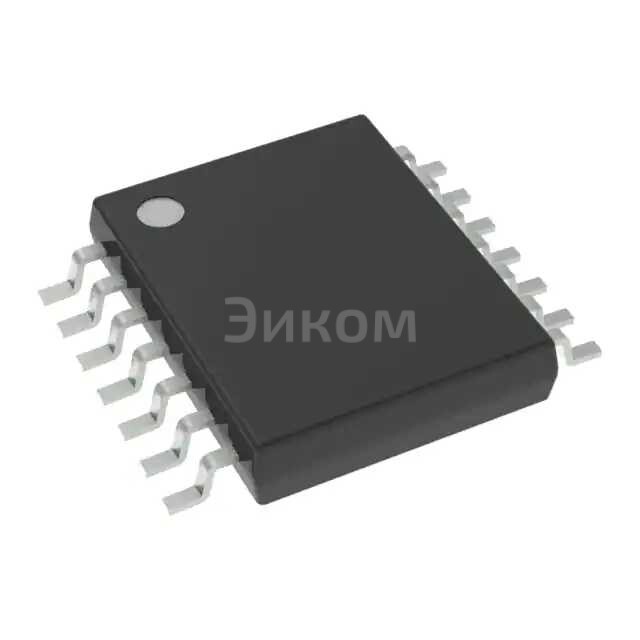

SN74HCT14PWT

SN74HCT14PWT - это шестиканальный инвертор на основе логических элементов CMOS. Он предназначен для преобразования логического сигнала на входе в инвертированный сигнал на выходе.

• Основные параметры:
• Напряжение питания: 4.75 В - 5.5 В
• Логический уровень Входного сигнала HIGH (V_IH): 2 В
• Логический уровень Входного сигнала LOW (V_IL): 0.8 В
• Логический уровень Выходного сигнала HIGH (V_OH): 4.8 В (при I_OH = -4 мА)
• Логический уровень Выходного сигнала LOW (V_OL): 0.4 В (при I_OL = 4 мА)
• Время задержки распространения (t_PLH/t_PHL): 6 нс (типичное значение)
• Максимальный ток на выходе: ±4 мА
• Корпус: 14-выводной TSSOP

Плюсы:

• Высокая скорость переключения
• Низкое энергопотребление
• Широкий диапазон напряжения питания
• Компактный корпус TSSOP
• Хорошая помехоустойчивость благодаря CMOS-технологии

Минусы:

• Чувствительность к статическому электричеству (требуется осторожность при монтаже)
• Ограниченный выходной ток

Общее назначение: SN74HCT14PWT используется для инвертирования логических сигналов в цифровых схемах.

Применяется в:

• Логических схемах
• Интерфейсных схемах
• Усилителях
• Буферах
• Различных электронных устройствах, требующих инвертирования сигнала, например, в устройствах памяти, микроконтроллерах и т.д.
