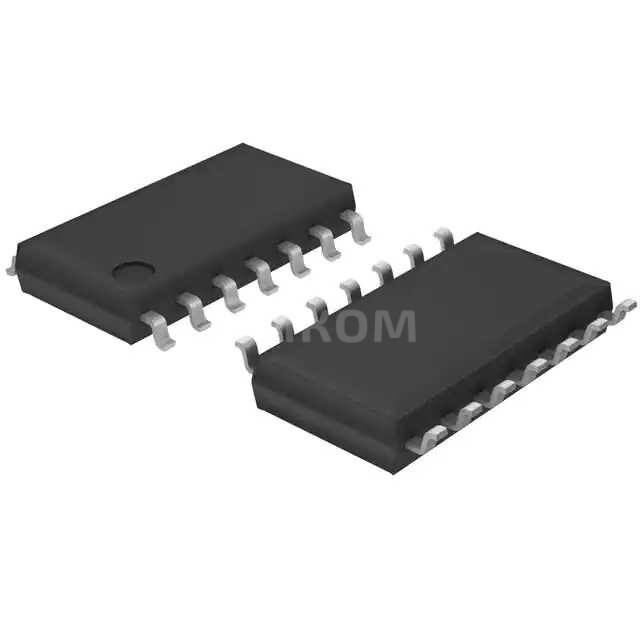

SN74LS00NSR

SN74LS00NSR Texas Instruments

• Тип микросхемы: Истинно логическая (CMOS) микросхема с низким напряжением входа и выхода (LS).
• Количество каналов: 4 канала.
• Тип воротной функции: Входные двойные инвертирующие воротные гейты (NAND).
• Количество входов на канал: 2 входа.
• Формат корпуса: 14-пиновый SOIC (Surface Mount Technology).

Основные параметры:

• Напряжение питания: 2,0 V до 6,0 V.
• Потребляемая мощность: 5,8 mW (при T = 25°C).
• Частота работы: до 10 MHz.
• Напряжение входа: до 0,8 V (TTL совместимо).
• Напряжение выхода: 0,4 V (логический ноль) до 3,6 V (логический единица).

Плюсы:

• Низкое потребление энергии.
• Высокая скорость работы.
• TTL совместимость.
• Маленький размер корпуса (SOIC).

Минусы:

• Требует стабилизации напряжения питания.
• Необходимо учитывать переходные состояния при работе с TTL устройствами.

Общее назначение:

• Использование в цифровых электронных устройствах для выполнения логических операций.
• Создание логических схем и систем управления.
• Работа в качестве элементов базовых логических блоков.

В каких устройствах применяется:

• Автоматизация производственных процессов.
• Разработка бытовой техники.
• Компьютеры и периферийное оборудование.
• Робототехника и системы автоматического управления.
• Мобильные устройства и смартфоны.
