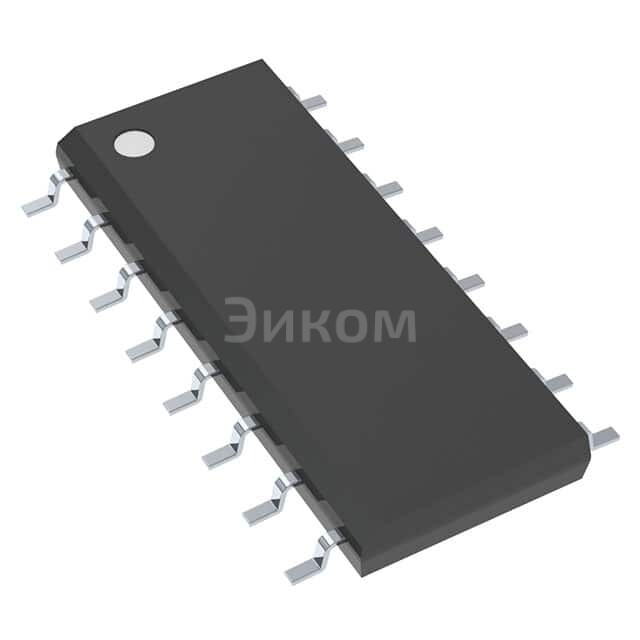

SN74LS669D

SN74LS669D – это 16-разрядный синхронный счетчик вверх/вниз с параллельной загрузкой. Он относится к логической серии 74LS (Low-power Schottky), что означает низкое энергопотребление и относительно высокую скорость переключения.

• Основные параметры:
• Напряжение питания: 4.75 В – 5.25 В
• Логический уровень Входного сигнала High (V_IH): 2 В
• Логический уровень Входного сигнала Low (V_IL): 0.8 В
• Выходной ток (I_OH): -4 мА
• Выходной ток (I_OL): 8 мА
• Максимальная частота переключения: ~25 МГц (типичная)
• Тип корпуса: SOIC-16
• Плюсы:
• Низкое энергопотребление (серия 74LS)
• Высокая скорость переключения
• Параллельная загрузка для быстрого установки начального значения
• Синхронная работа (изменения происходят по тактовому импульсу)
• Универсальность (счет вверх, счет вниз, удержание)
• Минусы:
• Ограниченное напряжение питания (по сравнению с другими сериями логических микросхем)
• Невысокая выходная нагрузочная способность по сравнению с более современными сериями
• Относительно старая технология (может быть сложнее найти)
• Общее назначение:

SN74LS669D используется для счетных операций в цифровых схемах, таких как генераторы последовательностей, делители частоты, счетчики импульсов, и в качестве основы для построения регистров.

• Применение:
• Цифровые часы и таймеры
• Измерительное оборудование
• Промышленные контроллеры
• Компьютерная периферия (в старых системах)
• Игровые автоматы и другое оборудование, требующее счетных функций
