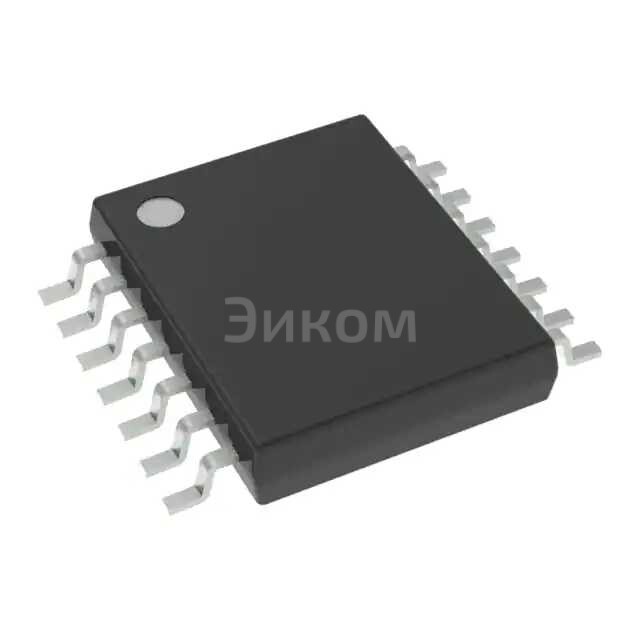

SN74LV4066APW

SN74LV4066APW

SN74LV4066APW
;
SN74LV4066APW

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SN74LV4066APW при покупке от 1 шт 200.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SN74LV4066APW с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SN74LV4066APW

SN74LV4066APW Texas Instruments Микросхема: IC SWITCH QUAD 1X1 14TSSOP

  • Основные параметры:
    • Тип: Quad SPST (Single Pole Single Throw) SPDT (Single Pole Double Throw)
    • Количество каналов: 4
    • Интерфейс: 14-контактный TSSOP
    • Максимальное напряжение питания: 5.5 В
    • Минимальное напряжение питания: 2.0 В
    • Скорость работы: до 20 МГц
  • Плюсы:
    • Надежность и долговечность
    • Малый размер корпуса
    • Высокая скорость работы
    • Легкость интеграции в схему
  • Минусы:
    • Ограниченное количество каналов (только 4)
    • Могут быть ограничения по максимальному току
  • Общее назначение:
    • Переключение цифровых сигналов
    • Разделение сигнальных линий
    • Изоляция устройств или блоков в электронной системе
  • В каких устройствах применяется:
    • Мобильные устройства
    • Автомобили
    • Промышленное оборудование
    • Системы контроля и управления доступом
    • Компьютерная периферия
Выбрано: Показать

Характеристики SN74LV4066APW

  • Переключающая схема
    SPST - NO
  • Схема Мультиплексора/Демультиплексора
    1:1
  • Количество схем
    4
  • "Сопротивление в состоянии ""Включено"" (Макс)"
    75Ohm
  • Разница сопротивлений между каналами (?Ron)
    2Ohm
  • Напряжение питания (V+)
    2V ~ 5.5V
  • Время переключения (Ton, Toff) (Макс)
    12ns, 12ns
  • Полоса пропускания -3 дБ
    50MHz
  • Channel Capacitance (CS(off), CD(off))
    0.5pF, 5.5pF
  • Ток утечки (IS(off)) (Max)
    100nA
  • Перекрёстные помехи
    -45dB @ 1MHz
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    14-TSSOP (0.173", 4.40mm Width)
  • Исполнение корпуса
    14-TSSOP
  • Base Product Number
    74LV4066

Техническая документация

SN74LV4066APW.pdf
pdf. 0 kb
  • 1750 шт
    3-6 недель
  • Количество
    Цена
  • 1
    200 ₽
  • 10
    145 ₽
  • 180
    110 ₽
  • 540
    103 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена SN74LV4066APW при покупке от 1 шт 200.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SN74LV4066APW с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SN74LV4066APW

SN74LV4066APW Texas Instruments Микросхема: IC SWITCH QUAD 1X1 14TSSOP

  • Основные параметры:
    • Тип: Quad SPST (Single Pole Single Throw) SPDT (Single Pole Double Throw)
    • Количество каналов: 4
    • Интерфейс: 14-контактный TSSOP
    • Максимальное напряжение питания: 5.5 В
    • Минимальное напряжение питания: 2.0 В
    • Скорость работы: до 20 МГц
  • Плюсы:
    • Надежность и долговечность
    • Малый размер корпуса
    • Высокая скорость работы
    • Легкость интеграции в схему
  • Минусы:
    • Ограниченное количество каналов (только 4)
    • Могут быть ограничения по максимальному току
  • Общее назначение:
    • Переключение цифровых сигналов
    • Разделение сигнальных линий
    • Изоляция устройств или блоков в электронной системе
  • В каких устройствах применяется:
    • Мобильные устройства
    • Автомобили
    • Промышленное оборудование
    • Системы контроля и управления доступом
    • Компьютерная периферия
Выбрано: Показать

Характеристики SN74LV4066APW

  • Переключающая схема
    SPST - NO
  • Схема Мультиплексора/Демультиплексора
    1:1
  • Количество схем
    4
  • "Сопротивление в состоянии ""Включено"" (Макс)"
    75Ohm
  • Разница сопротивлений между каналами (?Ron)
    2Ohm
  • Напряжение питания (V+)
    2V ~ 5.5V
  • Время переключения (Ton, Toff) (Макс)
    12ns, 12ns
  • Полоса пропускания -3 дБ
    50MHz
  • Channel Capacitance (CS(off), CD(off))
    0.5pF, 5.5pF
  • Ток утечки (IS(off)) (Max)
    100nA
  • Перекрёстные помехи
    -45dB @ 1MHz
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    14-TSSOP (0.173", 4.40mm Width)
  • Исполнение корпуса
    14-TSSOP
  • Base Product Number
    74LV4066

Техническая документация

SN74LV4066APW.pdf
pdf. 0 kb
