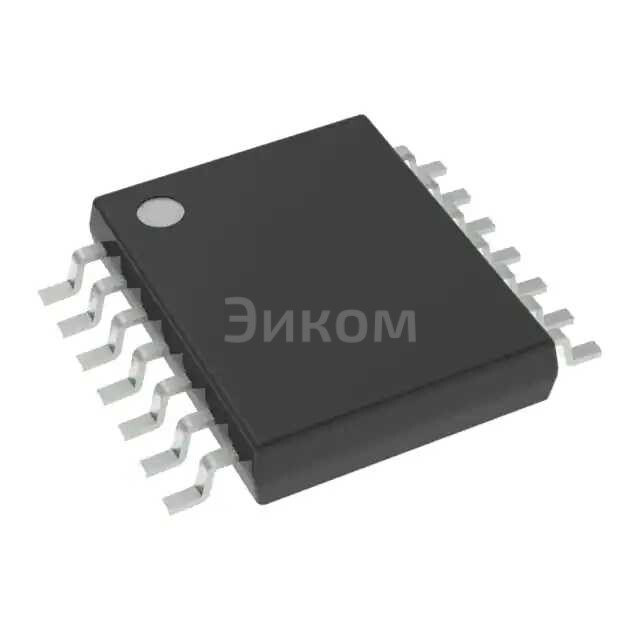

SN74LVC08AQPWRQ1

SN74LVC08AQPWRQ1 – это четырехканальный логический элемент И (AND) с двумя входами на каждом канале, выполненный в корпусе TSSOP-14. Он относится к логической серии LVC (Low-Voltage CMOS) от Texas Instruments.

• Основные параметры:
• Напряжение питания: 1.65 В – 5.5 В
• Выходной ток: до 24 мА
• Входное напряжение: 0 В – 5.5 В
• Рабочая температура: -40°C до +85°C
• Время задержки распространения: до 5.1 нс при 3.3 В и нагрузке 50 пФ
• Плюсы:
• Низкое напряжение питания, совместимость с различными логическими уровнями.
• Высокая скорость работы.
• Низкое энергопотребление.
• Компактный корпус TSSOP-14.
• Минусы:
• Относительно низкая выходная нагрузочная способность по сравнению с некоторыми другими логическими семействами.
• Чувствительность к статическому электричеству (требуется соблюдение мер предосторожности при работе).
• Общее назначение:

SN74LVC08AQPWRQ1 используется для реализации логических функций И в цифровых схемах.

• Применение:
• Цифровые логические схемы.
• Интерфейсные цепи.
• Буферные усилители.
• Декодеры и мультиплексоры.
• Компьютерная техника.
• Бытовая электроника.
• Промышленные системы управления.
