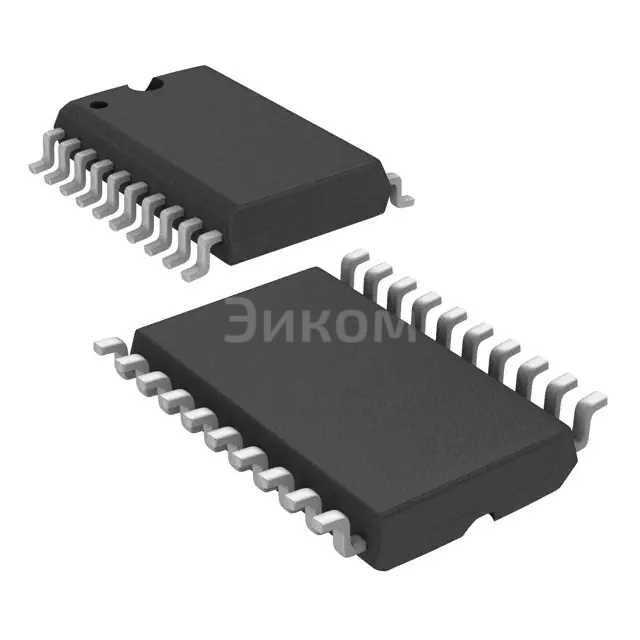

SN74LVT573PWR

SN74LVT573PWR – это 8-битный D-типа latch с тремя состояниями выхода, произведенный Texas Instruments. Он предназначен для хранения 8 бит данных, управляемых общим тактовым сигналом (Clock, CLK) и сигналом разрешения записи (Latch Enable, LE). Третье состояние выхода позволяет отключать выходные каскады, эффективно делая шину с высоким импедансом.

• Основные параметры:
• Напряжение питания: 1.65V – 5.5V
• Логический уровень сигнала: LVTTL
• Время задержки распространения: tpd (max) = 3.3ns при 3.3V, tpd (max) = 5.5ns при 5V
• Входы: 8 D-входов, 1 CLK, 1 LE
• Выходы: 8 выходов с тремя состояниями
• Корпус: 20-выводной SOIC
• Плюсы:
• Высокая скорость работы
• Низкое напряжение питания
• Совместимость с LVTTL логикой
• Третье состояние выхода для организации шины
• Широкий диапазон рабочих температур
• Минусы:
• Чувствительность к электростатическому разряду (ESD) – требуется осторожность при обращении
• Ограниченная выходная нагрузочная способность
• Общее назначение:
• Буферизация данных
• Хранение данных
• Мультиплексирование данных
• Формирование шин данных
• Применяется в:
• Компьютерная техника (материнские платы, видеокарты)
• Периферийные устройства
• Промышленная автоматика
• Телекоммуникационное оборудование
• Медицинская техника
