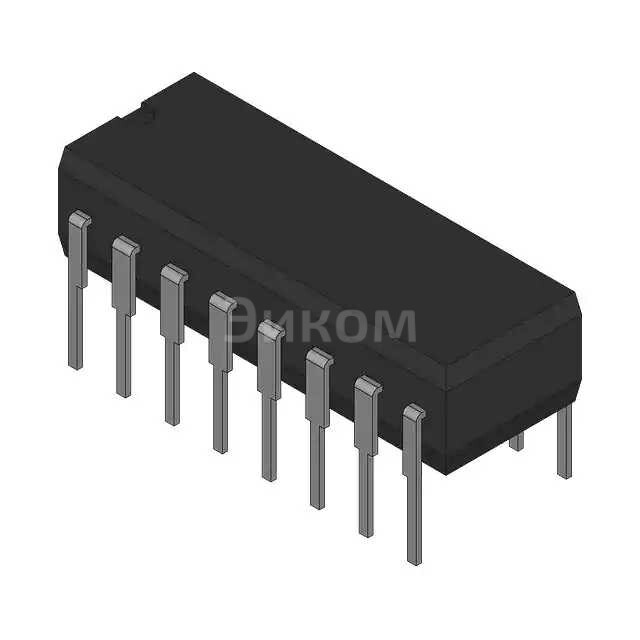

SN75175DR2

SN75175DR2 от onsemi - это микросхема линейного приёмника (LINE RECEIVER), предназначенная для приёма дифференциальных сигналов. Она соответствует стандартам RS-422 и RS-423, что делает её подходящей для надёжной передачи данных на большие расстояния и в условиях электромагнитных помех.

Основные параметры:

• Тип: Четырёхканальный дифференциальный линейный приёмник.
• Стандарты: Соответствует RS-422 (TIA/EIA-422-B) и RS-423 (TIA/EIA-423-B).
• Напряжение питания: Обычно 5 В.
• Выход: TTL-совместимый, что позволяет легко интегрировать его с цифровыми логическими схемами.
• Диапазон входного синфазного напряжения: Широкий, что обеспечивает хорошую помехоустойчивость.
• Гистерезис на входе: Присутствует, что улучшает помехоустойчивость и предотвращает ложные переключения при медленно меняющихся входных сигналах.
• Рабочая температура: Промышленный диапазон (например, от -40°C до +85°C, точные значения зависят от конкретной версии).
• Корпус: SOIC-16 (DR2 указывает на тип корпуса и ленточную упаковку для автоматизированного монтажа).

Плюсы:

• Высокая помехоустойчивость: Дифференциальный приёмник эффективно подавляет синфазные помехи, что критически важно в промышленных условиях и при передаче данных на большие расстояния.
• Длинные линии связи: Способность работать со стандартами RS-422/RS-423 позволяет передавать данные на расстояния до 1200 метров.
• Совместимость с TTL: Упрощает интеграцию с большинством цифровых систем.
• Встроенный гистерезис: Предотвращает "дребезг" и ложные срабатывания на входе.
• Многоканальность: Четыре независимых приёмника в одном корпусе экономят место и упрощают разводку платы.
• Надёжность: Разработан для использования в промышленных условиях.

Минусы:

• Ограниченная скорость передачи: Хотя RS-422/RS-423 поддерживают относительно высокие скорости, они могут быть недостаточными для некоторых современных высокоскоростных приложений (например, Ethernet).
• Требуется внешний терминатор: Для правильной работы длинных линий связи с RS-422/RS-423 обычно требуются согласующие резисторы (терминаторы) на концах линии, которые не встроены в микросхему.
• Только приёмник: Для двунаправленной связи необходим также передатчик (например, SN75174 или аналогичный).

Общее назначение:

SN75175DR2 предназначен для надёжного приёма цифровых данных в дифференциальном формате по длинным линиям связи, особенно в условиях высокого уровня электрических помех. Он преобразует дифференциальные входные сигналы в однополярные TTL-совместимые сигналы для дальнейшей обработки микроконтроллерами или другими логическими схемами.

В каких устройствах применяется:

• Промышленная автоматизация: Системы управления технологическими процессами, ЧПУ станки, робототехника, где требуется надёжная передача данных между контроллерами и исполнительными механизмами.
• Системы сбора данных: Датчики, сенсоры, удалённые модули ввода/вывода, передающие данные на центральный контроллер.
• Телекоммуникационное оборудование: Внутрисистемные соединения, где необходимо обеспечить устойчивость к помехам.
• Системы безопасности: Считыватели карт, камеры видеонаблюдения, контроллеры доступа.
• Медицинское оборудование: В устройствах, требующих надёжной передачи данных между блоками.
• Измерительное оборудование: Для передачи данных от измерительных приборов к системам обработки.
• Компьютерная периферия: В некоторых случаях для связи с удалёнными устройствами или для расширения портов.
