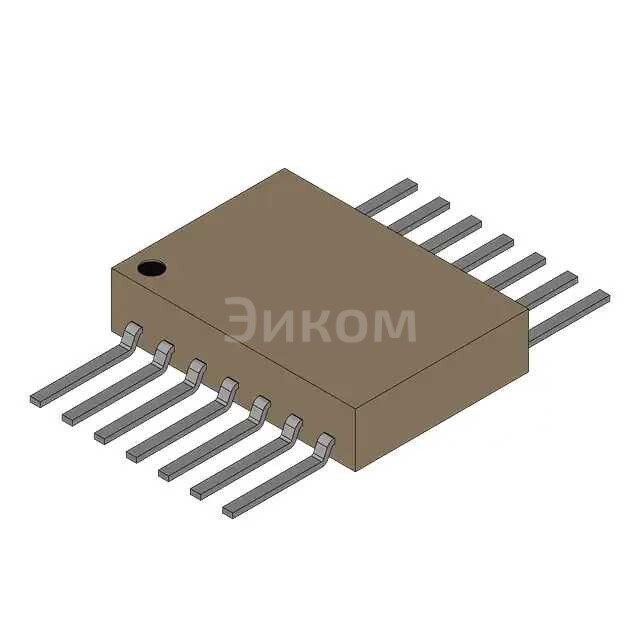

SNJ54LS54W

SNJ54LS54W Texas Instruments Микросхема: 54LS54 4-ШИРОКИЙ ИНТЕРФЕЙС ИНВЕРТОПОДАТЧИКА ИЛИ-ИМПЛЕМЕНТАТОРА

• Основные параметры:
• Количество входов: 16 (4 широкие группы по 4 входа)
• Количество выходов: 1 (выходной сигнал)
• Тип логического функционала: ИНВЕРТОПОДАТЧИК ИЛИ (ИЛИ-ИМПЛЕМЕНТАТОР)
• Рабочий диапазон напряжения: 2.0 V до 5.5 V
• Максимальная скорость работы: до 15 МГц
• Плюсы:
• Высокая плотность размещения входов и выходов
• Устойчивость к электрическим помехам благодаря использованию технологии LS (Low Power Schottky)
• Минимальное количество коммутационных элементов для выполнения логической функции
• Минусы:
• Требует дополнительного инвертора для каждого входа, если требуется отдельный сигнал инверсии
• Минимальное количество входов в группе может ограничивать гибкость применения
• Общее назначение:
• Использование в цифровых системах для выполнения логических операций ИЛИ-ИМПЛЕМЕНТАЦИИ и ИНВЕРТОПОДАТЧИКА ИЛИ
• Сборка сложных логических схем из простых элементов
• Обработка сигналов в быстрых цифровых устройствах
• В каких устройствах применяется:
• Цифровые компьютеры и вычислительные системы
• Автоматизированные системы управления
• Строительство цифровых периферийных устройств
• Системы связи и передачи данных
