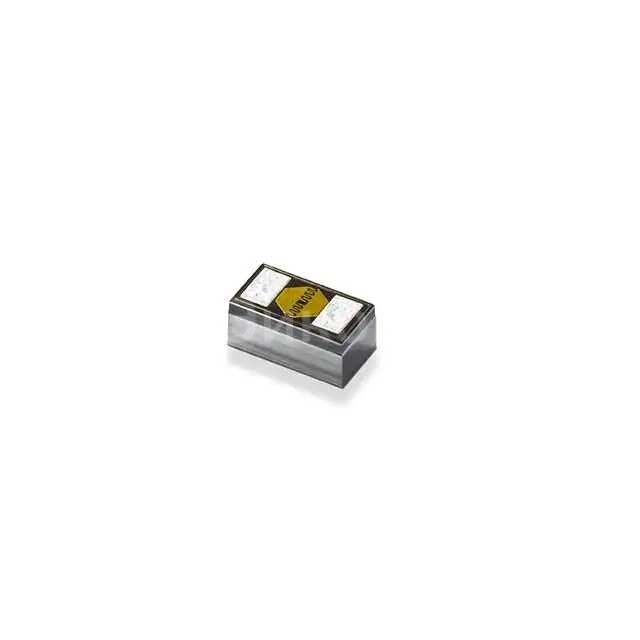

SP00R6-01WTG

Основные параметры:

• Тип диода: TVS (Transient Voltage Suppressor)
• Направление: Двунаправленный (BI-DIR)
• Максимальный пиковый импульсный ток (IPP): 3 А
• Напряжение пробоя (VBR): 0.3 В (предполагается, что это напряжение пробоя, хотя для TVS диодов обычно указывается напряжение ограничения Vcl и напряжение пробоя Vbr. 0.3V очень низкое значение для Vbr, возможно, это Vcl или VSD)
• Корпус: 0201 (очень маленький размер, 0.02 дюйма на 0.01 дюйма)
• Производитель: Littelfuse Inc.

Плюсы:

• Быстрое время отклика: TVS диоды реагируют на выбросы напряжения практически мгновенно, обеспечивая эффективную защиту.
• Компактный размер: Корпус 0201 позволяет использовать диод в устройствах с очень плотной компоновкой.
• Двунаправленная защита: Защищает от выбросов напряжения как положительной, так и отрицательной полярности.
• Низкое напряжение ограничения (предполагается из 0.3V): Эффективно ограничивает напряжение на защищаемых цепях до безопасного уровня.
• Высокая надежность: Littelfuse является известным производителем компонентов защиты от перенапряжений.

Минусы:

• Относительно низкий пиковый импульсный ток: 3 А может быть недостаточно для защиты от очень мощных импульсов.
• Чувствительность к перегреву: Как и любые полупроводниковые устройства, TVS диоды могут выйти из строя при длительном воздействии перенапряжения, превышающего их номинальные характеристики.
• Сложность монтажа: Малый размер корпуса 0201 требует точного оборудования для пайки.

Общее назначение:

Основное назначение TVS диода SP00R6-01WTG - защита чувствительных электронных компонентов от кратковременных выбросов напряжения (перенапряжений), таких как электростатический разряд (ESD), переходные процессы при включении/выключении, индуктивные выбросы и другие импульсные помехи. Он отводит избыточный ток от защищаемой цепи, ограничивая напряжение до безопасного уровня.

В каких устройствах применяется:

• Мобильные телефоны и планшеты: Защита портов данных (USB, HDMI), аудиоинтерфейсов, кнопок.
• Носимые устройства: Смарт-часы, фитнес-трекеры, где критичен размер компонента.
• Портативная электроника: MP3-плееры, цифровые камеры.
• IoT-устройства: Датчики, модули связи, микроконтроллеры.
• Медицинское оборудование: Компактные портативные медицинские приборы.
• Автомобильная электроника: Защита низковольтных цепей управления.
• Интерфейсы данных: Высокоскоростные шины, где требуется минимальное влияние на сигнал.
