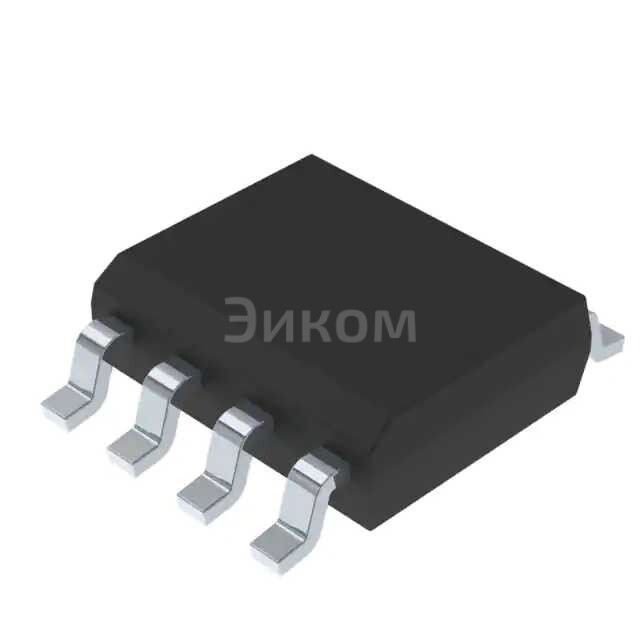

STCH03 STMicroelectronics - это микросхема контроллера импульсного источника питания с обратной связью (Flyback), предназначенная для использования в автономных (offline) режимах. Она выпускается в корпусе 8SOIC.
Основные параметры:
- Тип контроллера: ШИМ (Широтно-импульсная модуляция) с обратной связью (Flyback).
- Режим работы: Автономный (Offline), что означает работу непосредственно от выпрямленного сетевого напряжения.
- Корпус: 8SOIC (Small Outline Integrated Circuit, 8 выводов).
- Основные функции: Управление первичным ключом (MOSFET), защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, плавный пуск.
- Диапазон входного напряжения: Обычно широкий, для совместимости с различными региональными стандартами электросетей.
- Максимальная частота переключения: Зависит от конкретной версии, но часто находится в диапазоне десятков или сотен кГц.
- Потребление тока в режиме ожидания: Обычно низкое для повышения энергоэффективности.
Плюсы:
- Высокая интеграция: Объединяет множество функций в одном корпусе, упрощая схему и уменьшая количество внешних компонентов.
- Энергоэффективность: Часто включает функции для снижения потерь в режиме холостого хода и при частичной нагрузке.
- Компактность: Корпус 8SOIC позволяет создавать компактные источники питания.
- Надежность: Встроенные защиты повышают надежность конечного устройства.
- Гибкость: Подходит для широкого диапазона выходных мощностей в зависимости от внешних компонентов.
Минусы:
- Сложность проектирования: Требует тщательного расчета трансформатора и других внешних компонентов.
- Чувствительность к помехам: Как и любой импульсный источник, может генерировать электромагнитные помехи (EMI), требующие фильтрации.
- Тепловыделение: При высоких мощностях может потребоваться радиатор для отвода тепла.
Общее назначение:
STCH03 предназначен для создания эффективных и компактных источников питания с гальванической развязкой, работающих от переменного тока. Он управляет преобразованием высокого входного напряжения в низкое стабилизированное выходное напряжение.
В каких устройствах применяется:
- Зарядные устройства для мобильных телефонов, планшетов и других портативных устройств.
- Источники питания для бытовой электроники (телевизоры, DVD-плееры, роутеры, модемы).
- Блоки питания для светодиодного освещения.
- Вспомогательные блоки питания в более крупных системах (например, в компьютерах или промышленном оборудовании).
- Источники питания для маломощных промышленных и потребительских устройств.
