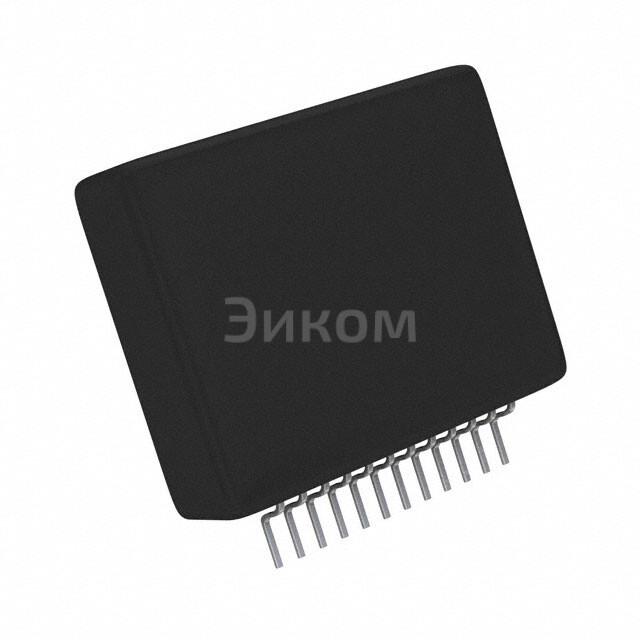

STK672-110H-E

STK672-110H-E от onsemi — это интегральная схема драйвера шагового двигателя (IC MOTOR DRIVER), предназначенная для точного управления биполярными шаговыми двигателями.

Основные параметры:

• Тип двигателя: Шаговый двигатель (биполярный).
• Напряжение питания: Обычно до 46 В (зависит от конкретной версии и условий эксплуатации, необходимо уточнять по даташиту).
• Выходной ток: До 2,5 А на фазу (пиковый, зависит от тепловых условий и версии).
• Режимы шага: Полный шаг, полушаг, четверть шага, восьмой шаг.
• Интерфейс управления: Шаг/Направление (Step/Direction).
• Встроенные защиты: От перегрева, перегрузки по току (OCP), пониженного напряжения (UVLO).
• Корпус: HZIP-23 (Single In-Line Package).

Плюсы:

• Высокая интеграция: Объединяет большую часть необходимой схемотехники для управления шаговым двигателем, упрощая разработку.
• Простота использования: Интерфейс Шаг/Направление облегчает управление от микроконтроллера.
• Регулируемый ток: Позволяет настраивать ток обмотки двигателя для оптимизации производительности и снижения нагрева.
• Встроенные защиты: Повышают надежность системы и защищают двигатель и драйвер от повреждений.
• Микрошаговый режим: Обеспечивает более плавное движение двигателя, снижает вибрации и шум, улучшает точность позиционирования.
• Высокая эффективность: Использует ШИМ-управление током для снижения потерь мощности.

Минусы:

• Ограничения по мощности: Не подходит для очень мощных шаговых двигателей с высоким током или напряжением.
• Требуется внешний радиатор: Для рассеивания тепла при работе с высокими токами.
• Чувствительность к внешним помехам: Как и любая силовая электроника, требует правильной разводки платы и фильтрации питания.
• Сложность замены: В случае выхода из строя требуется пайка.

Общее назначение:

STK672-110H-E предназначен для управления биполярными шаговыми двигателями в приложениях, где требуется точное позиционирование, контроль скорости и плавное движение. Он обеспечивает преобразование логических сигналов управления от микроконтроллера в силовые сигналы, необходимые для обмоток шагового двигателя, а также регулирование тока обмоток.

Применяется в следующих устройствах:

• 3D-принтеры.
• Станки с ЧПУ (CNC).
• Робототехника.
• Автоматизированные системы позиционирования.
• Сканеры и принтеры.
• Офисное оборудование.
• Медицинское оборудование.
• Системы видеонаблюдения (например, для поворотных камер).
• Промышленные приводы и автоматика.
