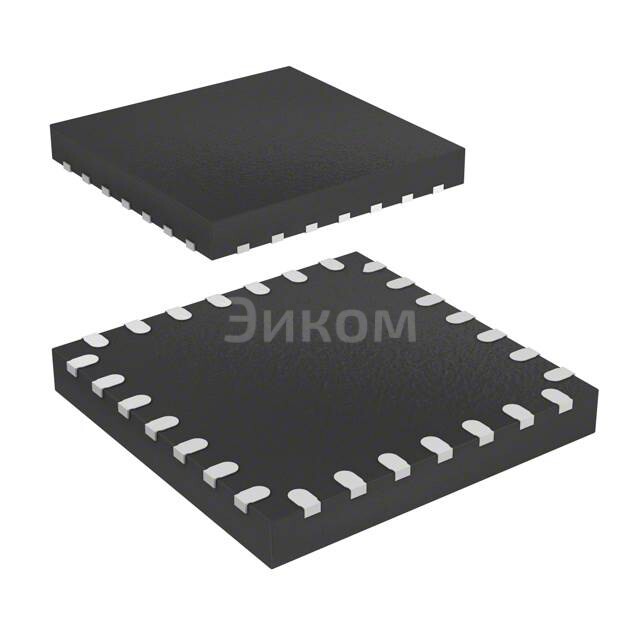

Микроконтроллер STM32F042G6U6TR от STMicroelectronics является представителем семейства STM32F0, основанным на ядре ARM Cortex-M0. Это 32-битный микроконтроллер с низким энергопотреблением, предназначенный для широкого спектра встраиваемых приложений. Он сочетает в себе высокую производительность, богатый набор периферийных устройств и эффективное управление питанием.
- Основные параметры:
- Ядро: ARM Cortex-M0, 32-битное
- Тактовая частота: До 48 МГц
- Флэш-память: 32 КБ
- ОЗУ (SRAM): 6 КБ
- Корпус: 28-выводной UFQFPN (Ultra Thin Fine Pitch Quad Flat No-lead)
- Напряжение питания: 2.0 В до 3.6 В
- Интерфейсы: I2C, SPI, UART (USART), USB 2.0 Full-Speed (с поддержкой Device, Host и OTG)
- Таймеры: Различные 16-битные и 32-битные таймеры, включая PWM-таймеры
- АЦП: 12-битный АЦП
- GPIO: До 24 портов ввода/вывода общего назначения
- Рабочая температура: -40°C до +85°C (стандартный диапазон)
- Плюсы:
- Низкое энергопотребление: Идеально подходит для устройств с батарейным питанием.
- Высокая производительность для своего класса: Ядро Cortex-M0 обеспечивает достаточную мощность для большинства задач.
- Интегрированный USB 2.0 Full-Speed: Упрощает подключение к ПК и другим USB-устройствам.
- Богатый набор периферии: Включает АЦП, таймеры, различные коммуникационные интерфейсы.
- Компактный корпус UFQFPN: Экономит место на печатной плате.
- Широкий диапазон поддерживаемых сред разработки: Поддерживается STMicroelectronics, а также сторонними производителями.
- Доступная цена: Делает его привлекательным для массового производства.
- Минусы:
- Ограниченный объем флэш-памяти и ОЗУ: Может быть недостаточно для очень сложных приложений.
- Отсутствие некоторых высокопроизводительных периферийных устройств: Например, Ethernet или контроллера дисплея, которые доступны в более мощных семействах STM32.
- Сложность пайки корпуса UFQFPN: Требует специального оборудования и навыков для монтажа.
- Ресурсы ядра Cortex-M0: Могут быть недостаточны для задач, требующих интенсивных вычислений или обработки больших объемов данных.
- Общее назначение:
STM32F042G6U6TR предназначен для использования в широком спектре встраиваемых приложений, где требуются низкое энергопотребление, компактный размер, наличие USB-подключения и достаточная вычислительная мощность для управления различными функциями. Он идеально подходит для задач, где важна стоимость и простота разработки.
- Применяется в устройствах:
- Потребительская электроника: Пульты дистанционного управления, умные домашние устройства, фитнес-трекеры, игровые периферийные устройства.
- Промышленная автоматизация: Датчики, исполнительные механизмы, панели управления с простым интерфейсом.
- Медицинское оборудование: Портативные медицинские приборы, устройства мониторинга.
- Системы безопасности: Контроллеры доступа, сигнализации.
- Автомобильная электроника: Не критичные к безопасности вспомогательные системы.
- USB-периферия: USB-конвертеры, устройства сбора данных, простые HID-устройства.
- Устройства Интернета вещей (IoT): Узлы датчиков, шлюзы с низким энергопотреблением.
