Основные параметры:
- Ядро: ARM Cortex-M4 с FPU (Floating Point Unit), что обеспечивает высокую производительность для вычислений с плавающей запятой.
- Тактовая частота: До 180 МГц.
- Память программ (Flash): 512 КБ.
- Оперативная память (SRAM): 128 КБ.

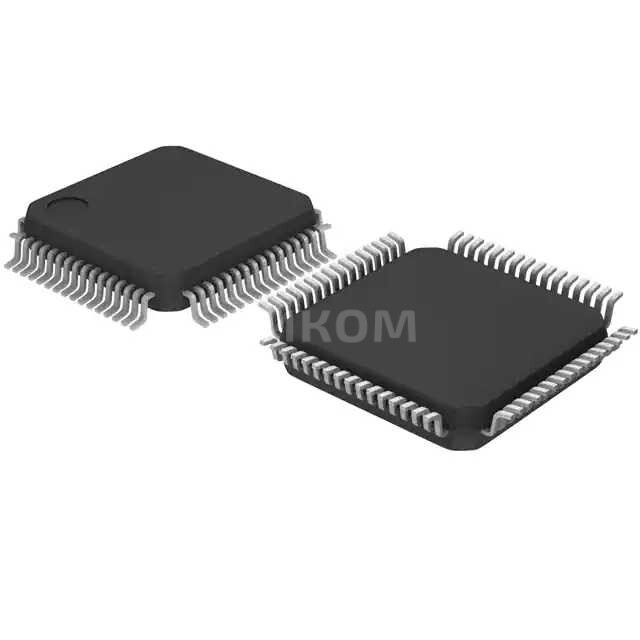

- Корпус: 64-выводной LQFP (Low-profile Quad Flat Package).
- Интерфейсы: Широкий набор периферийных устройств, включая USB OTG (On-The-Go) Full Speed и High Speed, Ethernet MAC, CAN, USART, SPI, I2C, I2S, SDIO, ADC (аналого-цифровой преобразователь), DAC (цифро-аналоговый преобразователь), таймеры, GPIO.
- Напряжение питания: От 1.7 В до 3.6 В.
Плюсы:
- Высокая производительность благодаря ядру Cortex-M4 с FPU и тактовой частоте до 180 МГц.
- Большой объем Flash-памяти (512 КБ) и SRAM (128 КБ) для сложных приложений.
- Богатый набор периферийных устройств, включая высокоскоростные интерфейсы (USB HS, Ethernet), что расширяет возможности применения.
- Наличие аппаратного ускорителя криптографии (ART Accelerator) и поддержки DSP инструкций.
- Энергоэффективность благодаря различным режимам низкого энергопотребления.
- Широкая поддержка со стороны STMicroelectronics (библиотеки, примеры, средства разработки).
Минусы:
- Относительно высокая сложность освоения для начинающих из-за большого количества периферийных модулей и гибких настроек.
- Цена может быть выше по сравнению с более простыми микроконтроллерами.
- Малое количество выводов (64-LQFP) может быть недостаточным для некоторых проектов с большим количеством внешних подключений, хотя для многих задач этого достаточно.
Общее назначение:
- Микроконтроллер общего назначения, предназначенный для широкого спектра встраиваемых систем, требующих высокой производительности, большого объема памяти и разнообразных коммуникационных возможностей. Идеально подходит для приложений, где необходима обработка сигналов, сетевые функции и пользовательские интерфейсы.
В каких устройствах применяется:
- Промышленная автоматизация: контроллеры, HMI (человеко-машинные интерфейсы), датчики, исполнительные механизмы.
- Потребительская электроника: умные бытовые приборы, аудио/видео оборудование, игровые консоли.
- Медицинское оборудование: портативные медицинские устройства, мониторы пациента.
- Системы безопасности: системы контроля доступа, видеонаблюдение.
- Сетевое оборудование: маршрутизаторы, шлюзы, устройства IoT (Internet of Things).
- Автомобильная электроника: системы управления двигателем, информационно-развлекательные системы (не для критических функций безопасности).
- Робототехника: контроллеры двигателей, навигационные системы.
- Устройства с пользовательским интерфейсом: дисплеи, сенсорные экраны.
