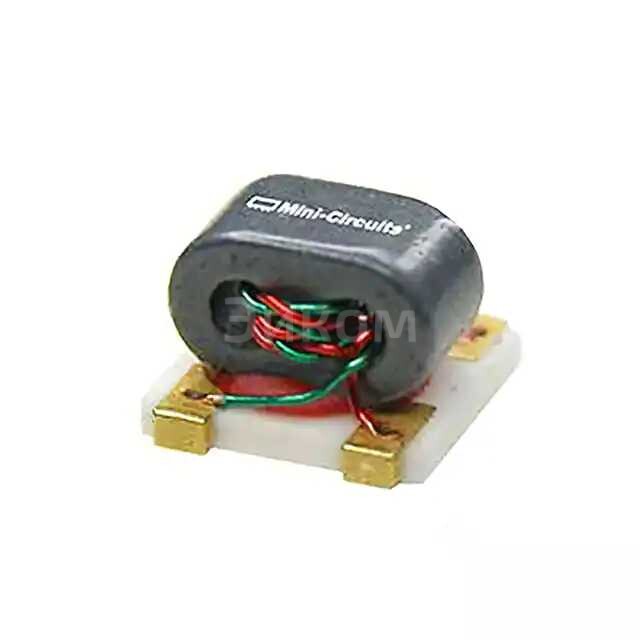

TC16-161TG2+

Основные параметры:

• Модель: TC16-161TG2+
• Производитель: Mini-Circuits
• Тип: Core & Wire Transformer (трансформатор на сердечнике с обмотками)
• Коэффициент трансформации: 1:16 (импеданс)
• Полоса пропускания: 0.1 - 200 МГц (типовая для трансформаторов 1:16 Mini-Circuits данного типа, точная полоса пропускания для TG2+ может варьироваться, но обычно широкая)
• Импеданс: 50 Ом (типичный для входного/выходного импеданса Mini-Circuits, для 1:16 это будет 50 Ом на одной стороне и 800 Ом на другой, или наоборот)
• Тип корпуса: SMD (подразумевается, так как TG2+ обычно указывает на поверхностный монтаж)
• Мощность: Низкая (типично для широкополосных сигнальных трансформаторов)
• Вносимые потери: Низкие (типично для высококачественных трансформаторов Mini-Circuits)
• Изоляция: Высокая (обеспечивается трансформаторной связью)

Плюсы:

• Широкая полоса пропускания, подходящая для различных ВЧ/СВЧ приложений.
• Высокий коэффициент трансформации импеданса (1:16), позволяющий согласовывать значительно различающиеся импедансы.
• Хорошая изоляция между первичной и вторичной обмотками.
• Низкие вносимые потери.
• Компактный размер (SMD), что удобно для плотного монтажа.
• Надежность и повторяемость характеристик, свойственные продукции Mini-Circuits.

Минусы:

• Не подходит для передачи постоянного тока (DC).
• Ограниченная мощность по сравнению с силовыми трансформаторами.
• Необходимость правильного согласования импедансов для достижения оптимальной производительности.
• Может иметь некоторую неравномерность АЧХ на краях полосы пропускания.

Общее назначение:

Основное назначение трансформатора TC16-161TG2+ - согласование импедансов, преобразование напряжения/тока, изоляция цепей и симметрирование/асимметрирование сигналов в высокочастотных и радиочастотных цепях. Коэффициент трансформации 1:16 по импедансу означает, что он может использоваться для преобразования 50 Ом в 800 Ом или наоборот, что является ключевым для максимизации передачи мощности между компонентами с разными характеристиками.

В каких устройствах применяется:

• Радиоприемники и передатчики: для согласования антенн, усилителей, фильтров и смесителей.
• Измерительное оборудование: в анализаторах спектра, генераторах сигналов, осциллографах для согласования пробников и входных/выходных цепей.
• Широкополосные усилители: для согласования каскадов усиления.
• Системы связи: в модемах, маршрутизаторах, базовых станциях для обработки ВЧ-сигналов.
• Смесители и модуляторы/демодуляторы: для симметрирования сигналов и согласования портов.
• Фильтры: для согласования входных и выходных импедансов.
• СВЧ-системы: в различных подсистемах, где требуется широкополосное согласование импедансов.
