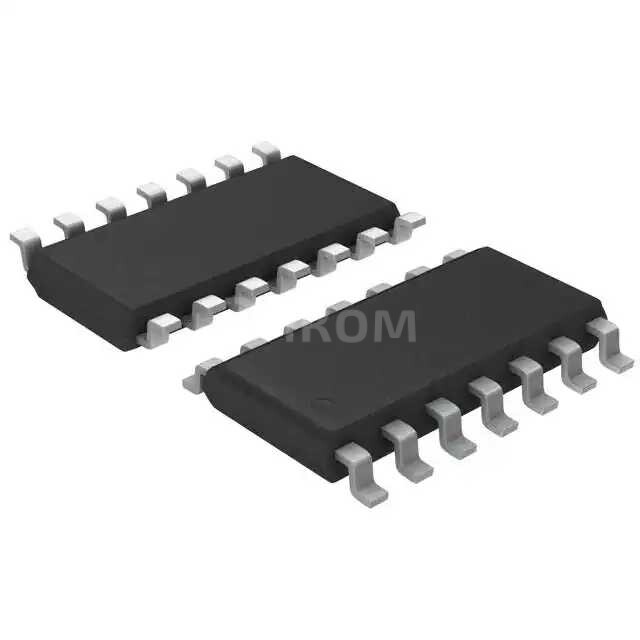

TC74HC02AFELF

TC74HC02AFELF - это цифровая микросхема, представляющая собой четверную двухвходовую логическую схему NOR, выполненную по технологии КМОП (комплементарный металл-оксид-полупроводник) с высокой скоростью переключения.

• Основные параметры:
• Тип логической функции: NOR (ИЛИ-НЕ)
• Количество каналов (вентилей): 4
• Количество входов на канал: 2
• Тип корпуса: 14SOP (Small Outline Package) - малогабаритный корпус для поверхностного монтажа с 14 выводами. "F" в конце может указывать на тип упаковки или соответствие RoHS.
• Серия: 74HC (High-speed CMOS) - высокоскоростная КМОП-логика, совместимая по выводам и функциям с серией 74LS, но с меньшим энергопотреблением и более широким диапазоном напряжений питания.
• Напряжение питания: Обычно от 2В до 6В для серии 74HC.
• Ток покоя: Очень низкий, характерный для КМОП-логики.
• Время задержки распространения: Несколько наносекунд, характерно для высокоскоростной логики.
• Выходной ток: Достаточный для управления другими логическими элементами или маломощными нагрузками.
• Плюсы:
• Низкое энергопотребление: Благодаря КМОП-технологии, особенно в статическом режиме.
• Высокая скорость: Серия 74HC обеспечивает быстродействие, сравнимое с ТТЛ-логикой.
• Широкий диапазон напряжений питания: Позволяет использовать в различных схемах.
• Высокая помехоустойчивость: Характерна для КМОП-логики.
• Стандартный логический элемент: NOR-вентиль является универсальным строительным блоком для создания любой другой логической функции.
• Компактный корпус: 14SOP удобен для поверхностного монтажа, экономит место на печатной плате.
• Минусы:
• Чувствительность к статическому электричеству: Как и все КМОП-устройства, требует осторожного обращения при монтаже.
• Ограниченный выходной ток: Не подходит для управления мощными нагрузками напрямую.
• Большая задержка при работе на высоких емкостных нагрузках: Характерно для КМОП-логики.
• Общее назначение:

Микросхема TC74HC02AFELF предназначена для выполнения логических операций NOR в цифровых схемах. Благодаря наличию четырех независимых вентилей NOR в одном корпусе, она позволяет компактно реализовать различные логические функции, такие как инверторы (при соединении входов), буферы, триггеры, мультиплексоры, дешифраторы и другие комбинационные и последовательностные схемы.

• Применение в устройствах:
• Промышленные контроллеры и автоматика.
• Бытовая электроника (аудио/видео аппаратура, бытовые приборы).
• Компьютерная периферия.
• Системы связи.
• Измерительное оборудование.
• Встраиваемые системы.
• Образовательные и отладочные платы.
• Любые цифровые схемы, где требуется реализация логики NOR или построение более сложных функций из базовых логических элементов.
