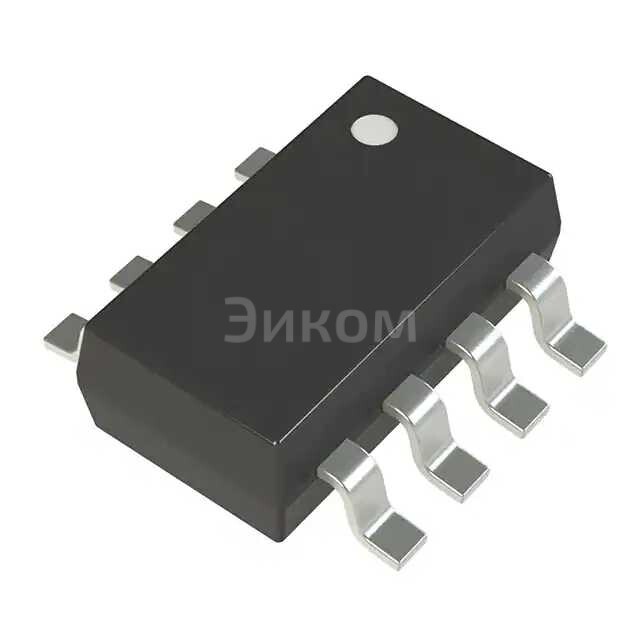

TCA9416DDFR

Основные параметры:

• Тип устройства: Двунаправленный преобразователь уровня напряжения I2C.
• Количество каналов: 2 (двунаправленных).
• Напряжение питания VCCA: от 0.8 В до 3.6 В.
• Напряжение питания VCCB: от 1.65 В до 5.5 В.
• Максимальная частота I2C: до 1 МГц (Fast-mode Plus).
• Наличие встроенных подтягивающих резисторов: Да, на стороне VCCB.
• Низкое энергопотребление: Подходит для портативных устройств.
• Защита от электростатического разряда (ESD): Хорошая ESD-защита на всех выводах.
• Корпус: DFN-8 (DDFR).

Плюсы:

• Широкий диапазон рабочих напряжений: Позволяет сопрягать устройства с различными уровнями логики (например, 1.8 В и 5 В).
• Двунаправленная работа: Автоматически определяет направление передачи данных без необходимости управляющего сигнала.
• Высокая скорость передачи данных: Поддержка Fast-mode Plus (1 МГц) позволяет использовать его в высокоскоростных I2C-системах.
• Низкое потребление тока: Идеально подходит для устройств с батарейным питанием.
• Встроенные подтягивающие резисторы: Упрощает схему, уменьшает количество внешних компонентов.
• Малый размер корпуса: DFN-8 занимает мало места на печатной плате.
• Автоматическое определение смещения: Нет необходимости в дополнительной логике для определения направления передачи.

Минусы:

• Ограниченное количество каналов: Только два канала, что может быть недостаточно для некоторых сложных систем.
• Может быть дороже, чем простые резисторные делители или транзисторные схемы для некоторых низкоскоростных применений.

Общее назначение:

TCA9416DDFR предназначен для преобразования уровней напряжения между двумя шинами I2C, работающими на разных логических уровнях. Он позволяет устройствам с низковольтной логикой (например, микроконтроллеры с питанием 1.8 В) взаимодействовать с устройствами, требующими более высоких напряжений (например, датчики или периферийные устройства с питанием 3.3 В или 5 В) по протоколу I2C. Это полностью двунаправленный преобразователь, который автоматически определяет направление передачи данных, что упрощает его использование.

В каких устройствах применяется:

• Мобильные телефоны и планшеты.
• Носимая электроника (умные часы, фитнес-трекеры).
• Портативные медицинские устройства.
• IoT-устройства (интернет вещей).
• Встраиваемые системы.
• Датчики и сенсорные модули.
• Системы сбора данных.
• Любые системы, где необходимо сопряжение I2C-устройств с разными логическими уровнями напряжения.
