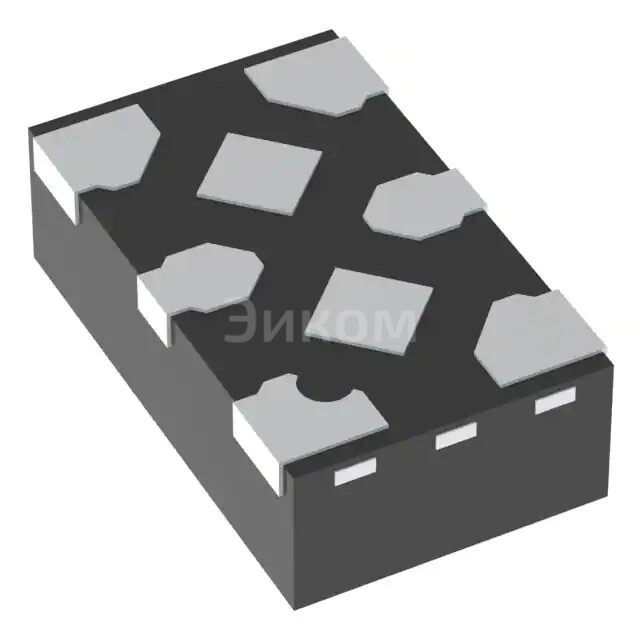

TCA9536ADTMR

TCA9536ADTMR — это 4-битный расширитель портов ввода/вывода (I/O expander) с интерфейсом SMBus/I2C от Texas Instruments. Он позволяет увеличить количество доступных цифровых линий ввода/вывода в микроконтроллерных системах, используя всего две линии шины (SDA и SCL).

• Основные параметры:
• Количество каналов ввода/вывода: 4 (4-битный).
• Интерфейс: SMBus/I2C.
• Напряжение питания: Широкий диапазон, обычно от 1.65 В до 5.5 В.
• Тактовая частота шины I2C: До 400 кГц (Fast-mode).
• Выходной ток: Достаточный для управления светодиодами или другими маломощными нагрузками.
• Тип корпуса: Обычно TSSOP-14 (ADTMR указывает на конкретную упаковку).
• Встроенный регистр конфигурации: Позволяет настраивать каждую линию как вход или выход.
• Встроенный регистр инверсии входа: Позволяет инвертировать входной сигнал.
• Низкое энергопотребление.
• Плюсы:
• Экономия выводов микроконтроллера: Позволяет управлять четырьмя дополнительными I/O линиями, используя всего две линии I2C.
• Простота использования: Стандартный интерфейс I2C/SMBus облегчает интеграцию.
• Широкий диапазон напряжения питания: Совместим с различными логическими уровнями.
• Низкое энергопотребление: Подходит для портативных и энергоэффективных устройств.
• Гибкость: Каждая линия может быть настроена как вход или выход независимо.
• Малый размер корпуса: Удобен для компактных устройств.
• Минусы:
• Ограниченная скорость: Скорость обмена данными ограничена скоростью шины I2C (до 400 кГц), что может быть недостаточно для высокоскоростных приложений.
• Задержка: Добавляет небольшую задержку при чтении/записи по сравнению с прямым доступом к выводам микроконтроллера.
• Ограниченное количество линий: Всего 4 линии, для большего количества потребуется несколько таких микросхем или расширитель с большим числом портов.
• Отсутствие аппаратного прерывания: В отличие от некоторых других расширителей, TCA9536 не имеет вывода INT для прерываний при изменении состояния входов (что характерно для более простых расширителей).
• Общее назначение:

Основное назначение TCA9536ADTMR — расширение количества доступных цифровых портов ввода/вывода микроконтроллера, когда собственных выводов недостаточно или их использование для простых задач нецелесообразно. Он позволяет управлять светодиодами, считывать состояние кнопок, переключателей, датчиков, а также управлять другими периферийными устройствами, требующими цифрового управления.

• В каких устройствах применяется:
• Бытовая электроника: Пульты дистанционного управления, умные домашние устройства, кухонная техника.
• Промышленная автоматизация: Панели управления, сенсорные системы, контроллеры.
• Портативные устройства: Ноутбуки, планшеты, мобильные телефоны (для управления второстепенными функциями).
• Встраиваемые системы: Различные устройства, требующие дополнительного ввода/вывода.
• Медицинское оборудование: Интерфейсы пользователя, системы мониторинга.
• Автомобильная электроника: Системы управления салоном, информационно-развлекательные системы.
