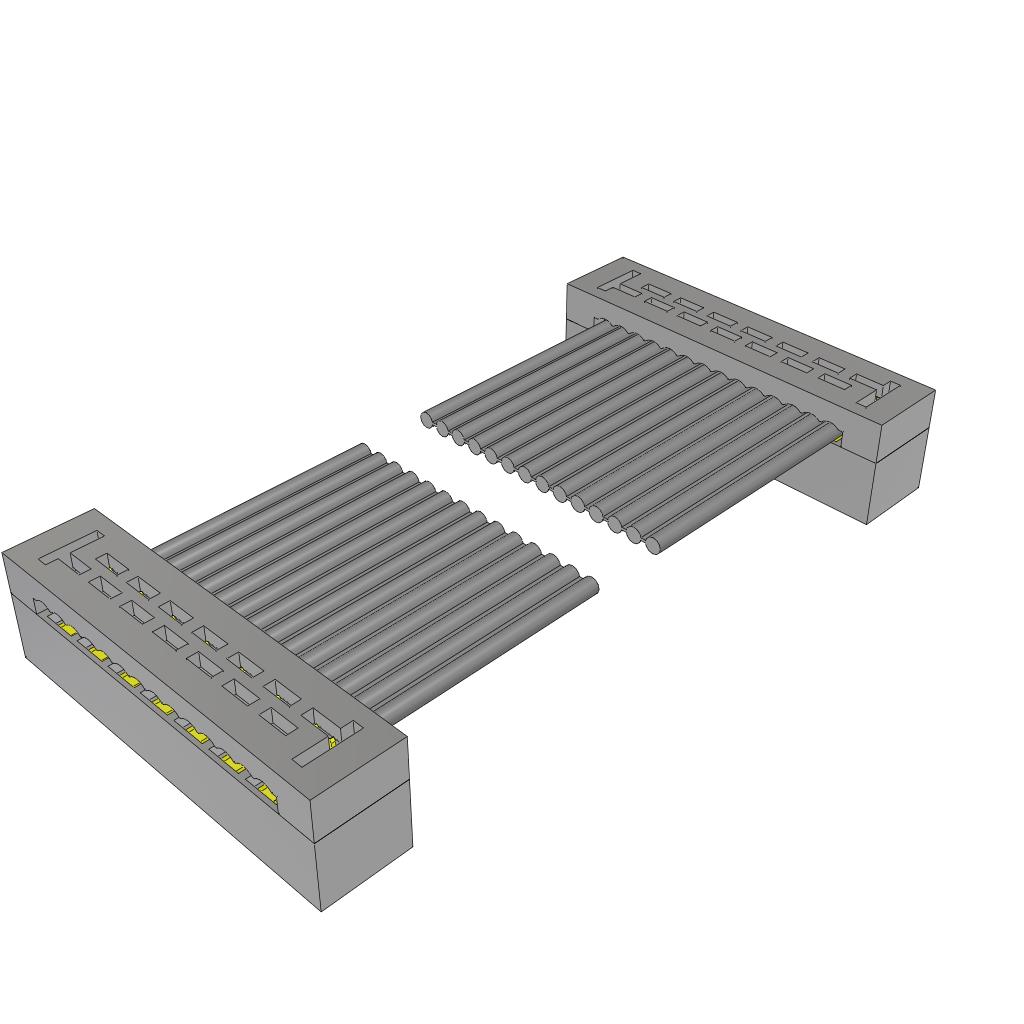

TCSD-07-D-04.00-01-F-N

Основные параметры:

• SKU: TCSD-07-D-04.00-01-F-N
• Производитель: Samtec
• Тип разъема: IDC (Insulation Displacement Connector) гнездо (Female)
• Количество рядов: Двухрядный (Double Row)
• Количество контактов: 14 (7 контактов на ряд, так как "07" в SKU обычно указывает на количество пар контактов или количество контактов в одном ряду для двухрядных разъемов, в данном случае 7 * 2 = 14)
• Шаг контактов: 2 мм
• Длина кабеля: 4.00 дюйма (примерно 10.16 см)
• Тип кабеля: Ленточный кабель (Flat Ribbon Cable)
• Ориентация: Прямой (Straight)
• Особенности: Ассамблея (предварительно собранный кабель с разъемом)

Плюсы:

• Быстрый и простой монтаж: Технология IDC позволяет быстро и без пайки подключать ленточный кабель, прокалывая изоляцию проводников.
• Надежное соединение: Обеспечивает газонепроницаемое соединение, устойчивое к вибрациям.
• Экономия времени и затрат: Предварительно собранная ассамблея снижает время на сборку и потенциальные ошибки.
• Компактность: Шаг 2 мм позволяет использовать разъем в устройствах с ограниченным пространством.
• Высокая плотность контактов: Двухрядная конструкция обеспечивает больше контактов на меньшей площади.
• Стандартизация: Продукция Samtec известна своим качеством и соответствием отраслевым стандартам.

Минусы:

• Ограниченная гибкость: После обжима IDC-разъема изменить порядок или тип проводников сложно.
• Требуется специальный инструмент: Для правильного обжима IDC-разъемов может потребоваться специальный пресс или тиски, хотя для предварительно собранных ассамблей это не является проблемой.
• Чувствительность к механическим повреждениям: Неправильное обращение может повредить контакты или кабель.
• Обычно не предназначены для частых переподключений.

Общее назначение:

Эти разъемы используются для установления быстрого и надежного электрического соединения между печатными платами (PCB) или между платой и периферийным устройством с использованием ленточного кабеля. Они идеально подходят для передачи сигналов низкого напряжения и данных в условиях, где требуется высокая плотность контактов и простой монтаж.

В каких устройствах применяется:

• Промышленная автоматизация: Для подключения датчиков, актуаторов, контроллеров.
• Компьютерная периферия: Внутренние соединения в компьютерах, принтерах, сканерах.
• Телекоммуникационное оборудование: Внутри сетевых устройств, маршрутизаторов, коммутаторов.
• Медицинское оборудование: Для подключения внутренних компонентов и датчиков.
• Бытовая электроника: Внутри аудио/видео оборудования, игровых консолей.
• Системы управления: В контроллерах, панелях управления.
• Тестовое и измерительное оборудование.
