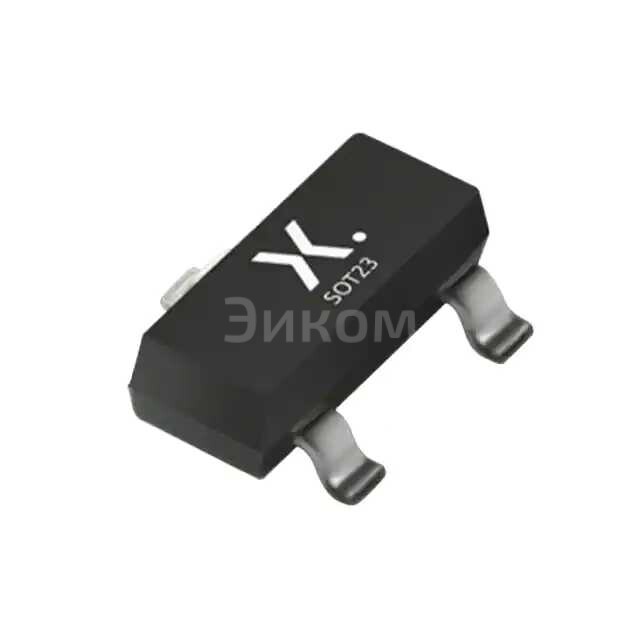

TL431AQDBZRVL микросхема управления питанием, Adjustable, 2.495В, 36В, 100мА

Основные параметры:

• Тип: Регулируемый шунтовой стабилизатор напряжения (Adjustable Shunt Voltage Reference).
• Напряжение стабилизации: Регулируемое, от 2.5 В до 36 В.
• Точность: 1% (относительно опорного напряжения).
• Корпус: TO236AB (SOT-23).
• Производитель: Nexperia USA Inc.
• Температурный диапазон: Обычно от -40°C до +85°C (стандартный для промышленных применений, но может варьироваться для конкретной версии).
• Минимальный ток катода: Обычно 0.4 мА.
• Максимальный ток катода: Обычно 100 мА.

Плюсы:

• Высокая точность стабилизации напряжения.
• Широкий диапазон регулировки выходного напряжения.
• Малый температурный дрейф.
• Низкий выходной импеданс.
• Простота в использовании, требует минимум внешних компонентов.
• Широкий диапазон рабочих токов.
• Компактный корпус SOT-23, подходящий для миниатюрных устройств.

Минусы:

• Требует внешних резисторов для установки выходного напряжения, что может привести к дополнительным ошибкам из-за их допусков.
• Минимальный рабочий ток катода ограничивает применение в некоторых сверхмаломощных схемах.
• Может быть чувствителен к шумам по питанию, требуя дополнительной фильтрации.

Общее назначение:

TL431AQDBZRVL используется в качестве точного регулируемого источника опорного напряжения или стабилизатора напряжения. Он позволяет создавать стабильное выходное напряжение, которое может быть установлено на любое значение между 2.5 В и 36 В с помощью двух внешних резисторов. Эта микросхема является универсальным компонентом для формирования точных напряжений в широком спектре электронных устройств.

В каких устройствах применяется:

• Импульсные источники питания (SMPS) и преобразователи DC-DC в качестве элемента обратной связи для регулирования выходного напряжения.
• Линейные стабилизаторы напряжения.
• Зарядные устройства для аккумуляторов.
• Источники опорного напряжения в аналоговых и цифровых схемах.
• Схемы защиты от перенапряжения и пониженного напряжения.
• Измерительное оборудование.
• Автомобильная электроника.
• Бытовая электроника.
• Промышленная автоматика.
