Каталог
Изоляторы
Оптопары с логическим выходом
TLP2767(E
  • В избранное
  • В сравнение

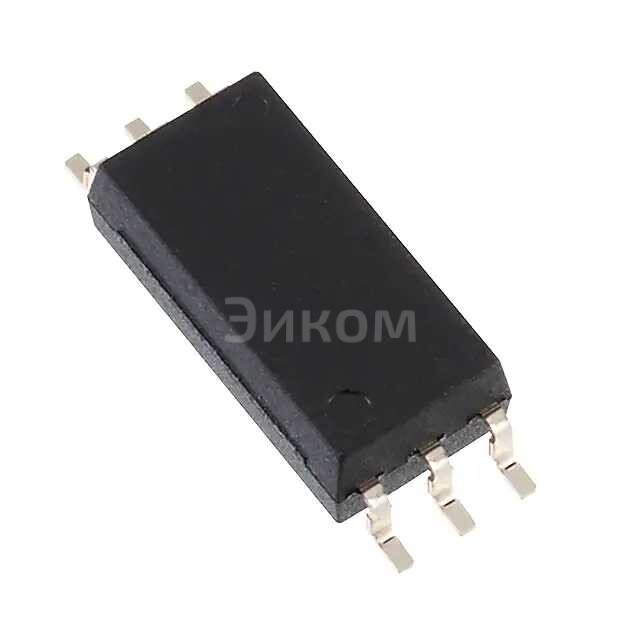

TLP2767(E

TLP2767(E

TLP2767(E
;
TLP2767(E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Toshiba
  • Артикул:
    TLP2767(E
  • Описание:
    HIGH SPEED LOGIC OUTPUT OPTOCOUPВсе характеристики

Минимальная цена TLP2767(E при покупке от 1 шт 507.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP2767(E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP2767(E

TLP2767 (E Toshiba HIGH SPEED LOGIC OUTPUT OPTOCOUPLER)

  • Основные параметры:
    • Скорость передачи данных: до 15 МГц
    • Максимальное напряжение питания: 30 В
    • Максимальный входной ток: 25 мА
    • Максимальный выходной ток: 50 мА
  • Плюсы:
    • Высокая скорость передачи данных
    • Электроизоляция входа и выхода
    • Высокая надежность
    • Работает с напряжениями питания до 30 В
  • Минусы:
    • Выходной ток ограничен до 50 мА
    • Требует дополнительного питания для работы
  • Общее назначение:
    • Изоляция цифровых сигналов
    • Передача данных между различными цепями с разными напряжениями питания
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Коммуникационное оборудование
    • Приборы измерений
Выбрано: Показать

Характеристики TLP2767(E

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Push-Pull, Totem Pole
  • Выходной ток на канал
    10 mA
  • Скорость передачи данных
    50MBd
  • Задержка распространения tpLH / tpHL (Макс)
    20ns, 20ns
  • Время нарастания / Время затухания (Номинальное)
    2ns, 1ns
  • Прямое напряжение (Vf)
    2.1V (Max)
  • Прямой ток (If) (Max)
    15mA
  • Напряжение питания
    2.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    6-SO
  • Base Product Number
    TLP2767

Техническая документация

 TLP2767(E.pdf
pdf. 0 kb
  • 627 шт
    3-6 недель
  • Количество
    Цена
  • 1
    507 ₽
  • 10
    369 ₽
  • 100
    277 ₽
  • 500
    244 ₽
  • 1000
    222 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Toshiba
  • Артикул:
    TLP2767(E
  • Описание:
    HIGH SPEED LOGIC OUTPUT OPTOCOUPВсе характеристики

Минимальная цена TLP2767(E при покупке от 1 шт 507.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP2767(E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP2767(E

TLP2767 (E Toshiba HIGH SPEED LOGIC OUTPUT OPTOCOUPLER)

  • Основные параметры:
    • Скорость передачи данных: до 15 МГц
    • Максимальное напряжение питания: 30 В
    • Максимальный входной ток: 25 мА
    • Максимальный выходной ток: 50 мА
  • Плюсы:
    • Высокая скорость передачи данных
    • Электроизоляция входа и выхода
    • Высокая надежность
    • Работает с напряжениями питания до 30 В
  • Минусы:
    • Выходной ток ограничен до 50 мА
    • Требует дополнительного питания для работы
  • Общее назначение:
    • Изоляция цифровых сигналов
    • Передача данных между различными цепями с разными напряжениями питания
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Коммуникационное оборудование
    • Приборы измерений
Выбрано: Показать

Характеристики TLP2767(E

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Push-Pull, Totem Pole
  • Выходной ток на канал
    10 mA
  • Скорость передачи данных
    50MBd
  • Задержка распространения tpLH / tpHL (Макс)
    20ns, 20ns
  • Время нарастания / Время затухания (Номинальное)
    2ns, 1ns
  • Прямое напряжение (Vf)
    2.1V (Max)
  • Прямой ток (If) (Max)
    15mA
  • Напряжение питания
    2.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    6-SO
  • Base Product Number
    TLP2767

Техническая документация

 TLP2767(E.pdf
pdf. 0 kb
