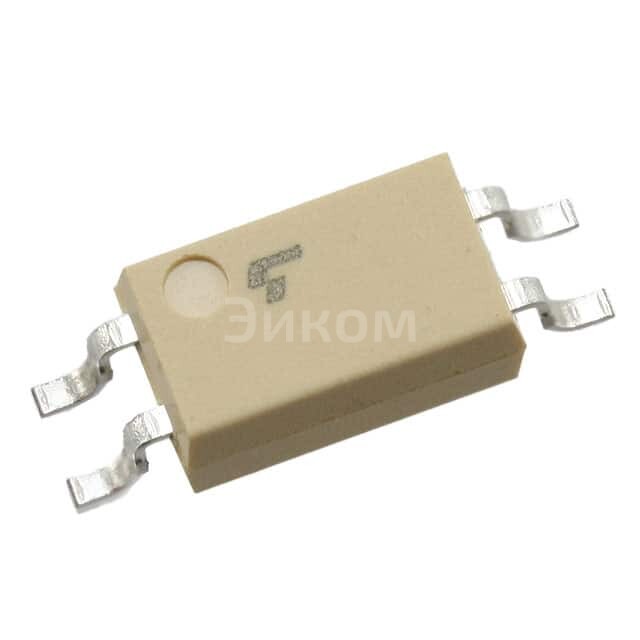

TLP292(TPL,E

TLP292(TPL,E оптопара с транзисторным выходом, 1 канал, 3750В, 80В, 50мА

TLP292(TPL,E
TLP292(TPL,E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Toshiba
  • Артикул:
    TLP292(TPL,E
  • Описание:
    Оптопара с транзисторным выходом: изоляционное напряжение 3750Vrms, выходное напряжение (макс) 80 В, выходной ток на канал 50 мА, корпус 4-SOICВсе характеристики

Стоимость зависит от количества электронных компонентов. Минимальная цена 34 ₽/шт, купить TLP292(TPL,E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • 355108 шт
    3-6 недель

1 шт. по 1 ₽/шт

0 ₽

  • Количество
    Цена с НДС
  • 1
    115 ₽
  • 100
    57 ₽
  • 1000
    43.6 ₽
  • 5000
    37 ₽
  • 25000
    34 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Доставка

Характеристики

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    600% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -55°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SOIC (0.179", 4.55mm Width)
  • Исполнение корпуса
    4-SO
  • Base Product Number
    TLP292

Техническая документация

Техническая информация
pdf. 0 kb

Описание

TLP292 (TPL, E Toshiba Semiconductor and Storage OPTOISOLATOR 3.75KV TRANS 4-SO

  • Основные параметры:
    • Разрывное напряжение: 3.75 кВ
    • Предел прямого тока: 100 мА
    • Частота работы: до 500 кГц
    • Количество каналов: 4
  • Плюсы:
    • Высокий уровень изоляции (3.75 кВ)
    • Устойчивость к электромагнитным помехам
    • Многофункциональность благодаря четырем каналам
  • Минусы:
    • Высокая стоимость по сравнению с однокanalными устройствами
    • Занимает больше места из-за большего количества каналов
  • Общее назначение:
    • Изолированные оптоэлектронные драйверы для управления нагрузками
    • Защита от обратной поляризации
    • Передача сигналов между различными цепями с разными уровнем напряжения
  • В каких устройствах применяется:
    • Автомобильных системах управления
    • Промышленных автоматических системах
    • Электропитания и регулирования
    • Беспроводных системах

Альтернативные маркировки

  • TLP292(TPLEDKR-ND
  • TLP292(TPLETR-ND
  • TLP292(TPL,E(T
  • TLP292(TPLE(TCT
  • TLP292(TPLE(TCT-ND
  • TLP292(TPLE(TDKR
  • TLP292(TPLE(TDKR-ND
  • TLP292(TPLE(TTR
  • TLP292(TPLE(TTR-ND
  • TLP292(TPLECT
  • TLP292(TPLEDKR
  • TLP292(TPLETR
