TLP521XGB

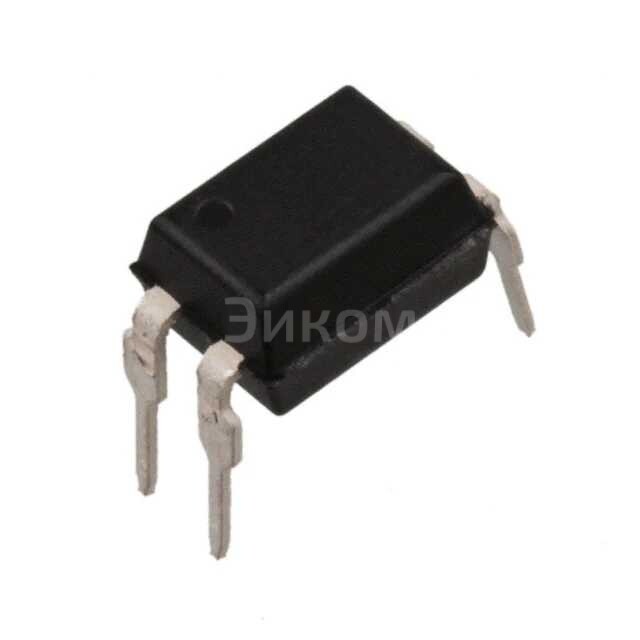

TLP521XGB оптопара с транзисторным выходом, 1 канал, 5.3кВ, 55В, 50мА

TLP521XGB
;
TLP521XGB

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TLP521XGB при покупке от 1 шт 163.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP521XGB с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TLP521XGB

TLP521XGB Isocom Components 2004 LTD OPTOISO 5.3KV 1CH TRANS 4DIP — это оптоизолированный преобразователь уровня сигнала. Основные параметры:

  • Изолирующее напряжение: 5.3 кВ
  • Количество каналов: 1
  • Форм-фактор: 4DIP (двоичная интегральная плата)

Плюсы:

  • Высокое изоляционное напряжение, предотвращающее короткое замыкание между сигналами
  • Минимальное влияние электромагнитных помех благодаря оптоизоляции
  • Долгий срок службы и надежность
  • Простота использования и монтажа

Минусы:

  • Высокая стоимость по сравнению с непрозрачными преобразователями уровня
  • Небольшой диапазон входного сигнала

Общее назначение: Преобразование уровней сигналов между цифровыми и аналоговыми устройствами, обеспечивая высокий уровень изоляции.

Применяется в:

  • Автомобильной промышленности для улучшения безопасности электрических цепей
  • Производстве оборудования для энергетики и промышленности для устойчивости к помехам
  • Медицинской технике для защиты от электрического шока
  • Электронных системах управления для изоляции высоковольтных цепей
Выбрано: Показать

Характеристики TLP521XGB

  • Количество каналов
    1
  • Изоляционное напряжение
    5300Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 5mA
  • Коэффициент усиления по току (Макс)
    600% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    55V
  • Прямое напряжение (Vf)
    1.15V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -30°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP
  • Base Product Number
    TLP521

Техническая документация

TLP521XGB.pdf
pdf. 0 kb
  • 1892 шт
    3-6 недель
  • Количество
    Цена
  • 1
    163 ₽
  • 100
    83 ₽
  • 1000
    65 ₽
  • 5000
    57 ₽
  • 25000
    52 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена TLP521XGB при покупке от 1 шт 163.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TLP521XGB с бесплатной доставкой можно картой онлайн или по безналичному расчету.
