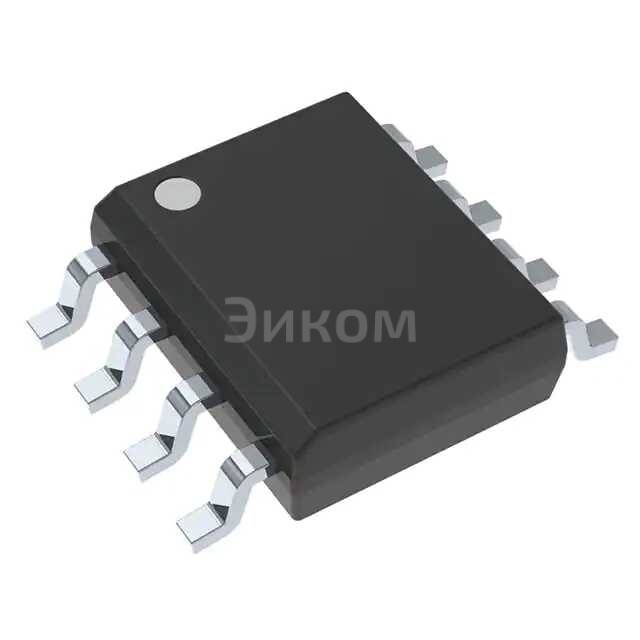

TMCS1100A3QDT

Основные параметры:

• Тип: Операционный усилитель (ОУ) с датчиком тока (Current Sense Amplifier)
• Входное напряжение смещения (Offset Voltage): от 10 мкВ (типичное) до 50 мкВ (максимальное)
• Коэффициент усиления (Gain): Программируемый, обычно фиксированный на заводе или выбирается внешними резисторами, например, 20 В/В, 50 В/В, 100 В/В. Для данной конкретной модели (TMCS1100A3QDT) "A3" указывает на фиксированный коэффициент усиления 20 В/В.
• Полоса пропускания (Bandwidth): Зависит от усиления, обычно в диапазоне сотен кГц.
• Рабочее напряжение питания (Supply Voltage): Широкий диапазон, например, от 2.2 В до 5.5 В.
• Напряжение общего режима (Common-Mode Voltage): Широкий диапазон, обычно от -0.2 В до +26 В.
• Рабочая температура: Промышленный диапазон, например, от -40°C до +125°C.
• Корпус: SOT-23-5 (QDT обозначает тип корпуса и температурный диапазон).

Плюсы:

• Высокая точность: Низкое входное напряжение смещения обеспечивает высокую точность измерения тока.
• Широкий диапазон общего режима: Позволяет измерять ток на шинах с высоким напряжением или в приложениях с заземлением.
• Интегрированный резистор измерения тока (шунт): Некоторые версии могут иметь встроенный шунт, что упрощает проектирование и уменьшает размер платы (хотя TMCS1100 обычно требует внешнего шунта).
• Малый размер корпуса: SOT-23-5 занимает мало места на печатной плате.
• Низкое энергопотребление: Подходит для портативных устройств и приложений с батарейным питанием.
• Программируемый или фиксированный коэффициент усиления: Гибкость в настройке диапазона измерения тока.
• Однонаправленное измерение тока: Оптимизирован для измерения тока в одном направлении.

Минусы:

• Однонаправленное измерение тока: Не подходит для приложений, требующих измерения тока в обоих направлениях (для этого нужны двунаправленные датчики тока).
• Требует внешнего шунта: Для большинства версий TMCS1100 необходим внешний прецизионный резистор для измерения тока, что добавляет компоненты и потенциальную ошибку.
• Ограниченная полоса пропускания: Может быть недостаточной для очень высокочастотных измерений тока.
• Чувствительность к шумам: Как и любой аналоговый компонент, может быть чувствителен к шумам в сильно зашумленных средах.

Общее назначение:

TMCS1100A3QDT - это высокоточный, однонаправленный, изолированный операционный усилитель для измерения тока. Его основное назначение - преобразование малого падения напряжения на шунтовом резисторе (пропорционального току) в усиленный выходной сигнал напряжения. Это позволяет точно мониторить ток в различных электрических цепях, при этом обеспечивая гальваническую развязку между измеряемой цепью и измерительной системой.

В каких устройствах применяется:

• Источники питания: Мониторинг выходного тока, защита от перегрузки.
• Моторные приводы: Измерение тока двигателя для управления и защиты.
• Инверторы и преобразователи: Мониторинг тока в силовых цепях.
• Системы управления батареями (BMS): Измерение тока заряда/разряда батарей для оценки состояния заряда (SOC) и состояния здоровья (SOH).
• Солнечные инверторы: Мониторинг тока, генерируемого солнечными панелями.
• Потребительская электроника: Измерение тока в бытовых приборах, зарядных устройствах.
• Промышленная автоматика: Мониторинг тока в промышленных контроллерах и датчиках.
• Сетевое оборудование: Мониторинг энергопотребления.
• Тестовое и измерительное оборудование: Прецизионное измерение тока.
