TMS320F28379DZWTQR

Микроконтроллер TMS320F28379D (часто называемый F28379D) производства Texas Instruments является высокопроизводительным устройством семейства C2000 Delfino, разработанным специально для систем управления в реальном времени.

Основные параметры:

• Архитектура: Двухъядерный 32-битный микроконтроллер на базе C28x DSP.
• Тактовая частота: До 200 МГц на каждое ядро C28x, плюс два ядра CLA (Control Law Accelerator) до 200 МГц.
• Память:
  • До 1 МБ Flash-памяти с ECC (Error Correction Code).
  • До 204 КБ RAM с ECC.
  • До 16 КБ Boot ROM.
• Периферия: Богатый набор периферийных устройств, оптимизированных для управления в реальном времени:
  • 12-битные АЦП (до 4 модулей, 16 каналов каждый, до 3.5 MSPS).
  • Высокоточные ШИМ-модули (ePWM) с высоким разрешением.
  • Квадратурные энкодеры (eQEP).
  • Модули захвата (eCAP).
  • Интерфейсы связи: CAN, SPI, I2C, SCI (UART), USB 2.0 (Device/Host).
  • GPIO: Большое количество конфигурируемых портов ввода/вывода.
• Напряжение питания: 3.3 В (основное), есть внутренний LDO для ядра.

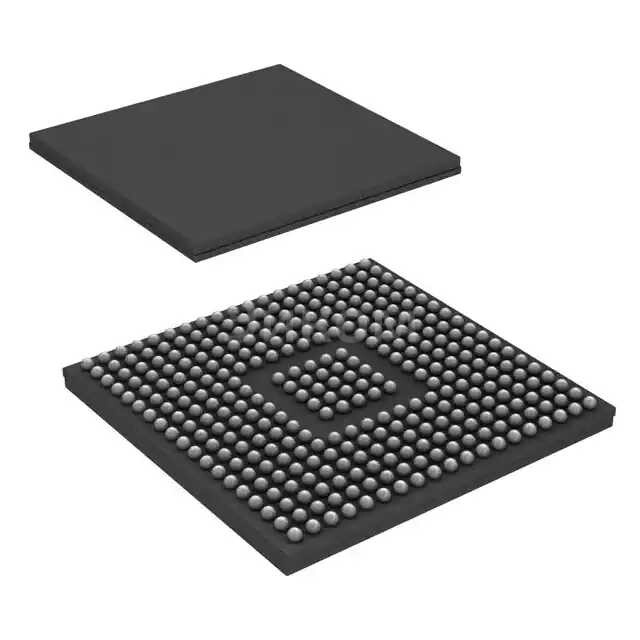

• Корпус: ZWT (BGA, 337 контактов).
• Температурный диапазон: Промышленный (-40°C до +125°C).

Плюсы:

• Высокая производительность: Два ядра C28x и два ядра CLA обеспечивают значительную вычислительную мощность для сложных алгоритмов управления.
• Обработка в реальном времени: Оптимизирован для задач, требующих точного и быстрого отклика, таких как управление двигателями и преобразователями мощности.
• Интегрированная периферия: Широкий набор специализированных периферийных устройств уменьшает потребность во внешних компонентах.
• Надежность: Поддержка ECC для Flash и RAM повышает надежность системы, что критично для промышленных и автомобильных применений.
• Гибкость: Возможность использования различных интерфейсов связи и программируемых портов ввода/вывода.
• Поддержка от TI: Обширная экосистема, включающая инструменты разработки (Code Composer Studio), библиотеки и примеры кода.

Минусы:

• Сложность: Высокая сложность архитектуры и периферии может потребовать значительного времени для освоения и разработки.
• Стоимость: Относительно высокая стоимость по сравнению с более простыми микроконтроллерами.
• Потребление энергии: Хотя есть режимы пониженного энергопотребления, общая потребляемая мощность может быть выше, чем у МК общего назначения, из-за высокой производительности и богатой периферии.
• Требования к разводке платы: Корпус BGA требует многослойных печатных плат и тщательного проектирования для обеспечения целостности сигнала.

Общее назначение:

TMS320F28379D предназначен для решения сложных задач управления в реальном времени, где требуется высокая точность, скорость и надежность. Он идеально подходит для приложений, где необходимо выполнять сложные математические расчеты и обработку сигналов для управления физическими процессами.

В каких устройствах применяется:

• Управление электродвигателями: Инверторы, сервоприводы, приводы переменного тока (AC drives), бесщеточные двигатели постоянного тока (BLDC), синхронные двигатели с постоянными магнитами (PMSM).
• Источники бесперебойного питания (ИБП): Высокоэффективные инверторы и преобразователи.
• Солнечные инверторы и зарядные устройства: Управление солнечными панелями и преобразование энергии.
• Электромобили и гибридные транспортные средства: Системы управления батареями, зарядные устройства, контроллеры двигателей.
• Промышленная автоматизация: Робототехника, системы управления станками с ЧПУ, промышленные приводы.
• Системы питания: Высокочастотные импульсные источники питания, корректоры коэффициента мощности (PFC).
• Медицинское оборудование: Системы, требующие точного управления и обработки сигналов.
