TPIC6C596N регистр сдвига, Open Drain, 8 бит, 4.5В ~ 5.5В

TPIC6C596N Texas Instruments Микросхема:

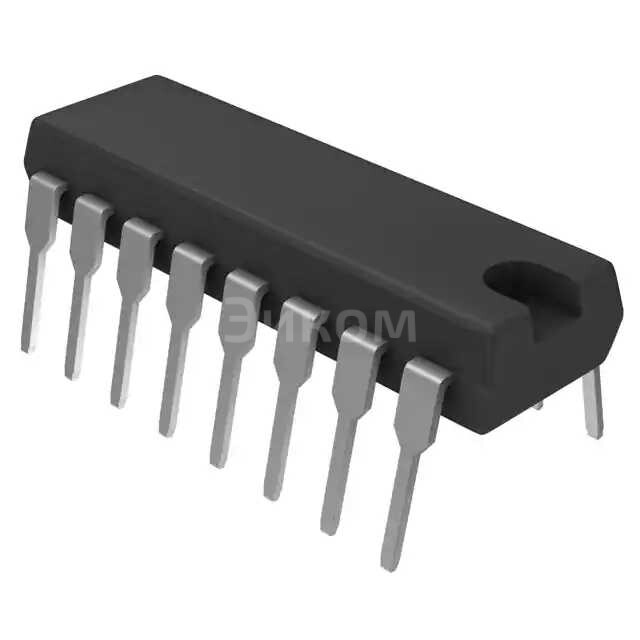

• IC 8-BIT SHIFT REGISTER 16-DIP

Основные параметры:

• Входной сигнал данных (DIN): 8-битовый вход данных
• Синхронный вход сброса (SRCLR): Сброс регистра
• Асинхронный вход сброса (RCLK): Синхронизация данных
• Инвертированный синхронный вход сброса (SRCP): Инвертированный сброс
• Асинхронный вход установки (OE): Выходной сигнал для управления активацией/деактивацией выходов
• Выходной сигнал данных (DOUT): 8-битовый выход данных
• Входной сигнал сдвига (SHIFT): Управление сдвигом данных
• Входной сигнал сброса (STCP): Синхронизация сдвига

Плюсы:

• Высокая скорость передачи данных (до 20 МГц)
• Устойчивость к электромагнитным помехам
• Минимальное энергопотребление
• Работает при широком диапазоне температур

Минусы:

• Требует дополнительного питания для работы с внешним источником питания
• Необходимо наличие внешних компонентов для формирования сигнала сброса

Общее назначение:

• Передача данных в последовательном формате в параллельный
• Управление внешними устройствами через последовательный интерфейс
• Создание сложных последовательностей сигналов для различных приложений

В каких устройствах применяется:

• Иllumination systems (освещение)
• Backlight control (контроль светодиодного свечения)
• LED matrix displays (матричные дисплеи светодиодов)
• Keyboard scanning (сканирование клавиатур)
• Communication interfaces (интерфейсы коммуникации)
